螺杆式压缩机的工作原理及分类

2018-01-09 tag标签:原理(26)螺杆式(3)

1.螺杆压缩机的工作原理

在“o”字形的气缸中,平行地配置着一对相互啮合的螺 旋形转子。

通常将节圆外具有凸齿的转子,称为阳转子,或阳螺杆。在节圆内具有凹齿的转子, 称为阴转子,或阴螺杆。一般阳转子与原动机连接,由阳转子带动阴转子转动。

因此,阳转子又 称为主动转子,阴转子又称为从动转子。

在压缩机机体的两端,分别开设一定形状和大小的孔 口。一个供吸气用,称作吸气孔口;另一个供排气用,称作排气孔口。

螺杆压缩机的基元容积是由阳、阴转子和气缸内壁面之间形成的一对齿间容积,随着转子 的旋转,基元容积的大小和空间位置都在不断变化。

吸气过程开始时,气体经吸气孔口分别进入阳、阴转子的齿间容积,随着转子的旋转, 这两个齿间容积各自不断扩大。

当这两个容积达到最大值时,齿间容积与吸气孔口断开,吸 气过程结束。

随着转子继续旋转,因转子齿的相互挤人,垦“V"字形的基元容积的容积值 逐渐减少,从而实现气体的压缩过程,直到该基元容积与排气孔口相连通时为止。

在基元容 积与排气孔口连通后,即开始排气过程。随着基元容积的不断缩小,具有排气压力的气体逐 渐通过排气孔口被完全排出,螺杆压缩机中不存在穿通容积。

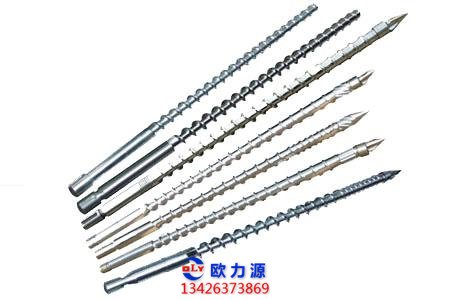

压缩机专用螺杆

螺杆压缩机中,阳、阴转子转向互相迎合的一侧,基元容积在 缩小,气体受到压缩,是高压力区。转子转向彼此相背离的- -侧,基元容积在扩大,处在吸 气过程,是低压力区。为了在机器中实现内压缩过程,螺杆压缩机的吸、排气孔口应呈对角 线布置。

2.螺杆压缩机的分类

按其运行方式的不同,螺杆压缩机可分为无油机器和喷油机器两类。 无油螺杆压缩机又称为干式螺杆压缩机,在这类机器的吸气、压缩和排气过程中,被压 缩的气体介质不与润滑油相接触,两者之间有着可靠的密封。另外,无油机器的转子并不直 接接触,相互间存在- 一定的间隙。

阳转子通过同步齿轮带动阴转子高速旋转,同步齿轮在传 输动力的同时,还确保了转子间的间隙。

在喷油机螺杆压缩机中,大量的润滑油被喷人所压缩的气体介质中,起着润滑、密封、 冷却和降低噪声的作用。

喷油机器中不设同步齿轮,一对转子就像-对齿轮一样,由阳转子 直接带动阴转子。所以,喷油机器的结构更为简单。
