怎样检查英格索兰空压机示功器的精确度

2017-10-31 tag标签:示功器(1)

在动手向所检查的英格索兰空压机气缸上按装示功器之前,应先 检查示功器的精确度和确定适当的比例的弹簧,同时还必须证实 示功器的小活塞是没有毛病和均匀的、在轴套内移功是不会卡住 的。

小卷筒的弹簧应该足够紧,能使它从任何位置回复到其定档 位置。然后检查是否有记录铅笔(用石墨或软金属——铅,黄铜 等做成的)以及其固定是否正确。

示功器的摩擦表面须以骨油润滑。每种示功器应该有一组不 同比例的弹簧。

弹簧须按照被试验气缸内空气的最大压力选择, 并且应选得使额定张力略为超过此最大压力(不座超过1公斤/公分²)。

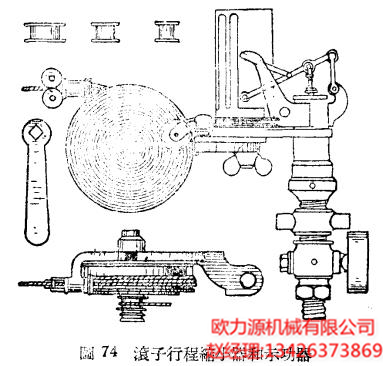

英格索兰滚子行程缩小器和示功器

在作英格索兰空压机检查前的准各工作时,必须扭开被堵住的用 来联接示功器的孔之塞子,并以英格索兰空压机空行程所排出的风吹洗之。

如孔被阻塞或弄得非常的脏,那末应该以多次吹洗来使之洁净。

然后检查管接头的螺纹,当管接头上的螺纹与三通阀的螺 纹不一致时,则需加一联接套管。

此后把三通阀扭上,并解决有关驱动功示功器小卷筒的方式问题。当由曲轴直接驱动时, 把英格索兰空压机的活塞停在边界位置,并在曲轴的端面上按照小卷筒所需要的回转运动插入一个螺钉。

在这种情况下示功图的长度按其可能性来说应该是最大的。

一般小卷筒是由十字头来驱功的,因此必须选择行程缩小器 的类型,行程缩小器中,滚子行程缩小器是采用得最广的, 杖杆式行程缩小则采用得比较少。

在采用滚子行程缩小器时须精确地选择可换气缸的直径,英格索兰气缸的直径决定著示 功图的大小。

对于杠杆式行程缩小器,由十宇头中心到杠杆回转点的距离应不小于活塞行程的1.25倍。

主轴或十字头和行程缩小器联接或直接与示功器联接的绳索应该是结实的,并且应预先悬吊重荷12小时,以便把绳索拉直。

绳索必须调整成这样,即使活塞在死鱼位置时示功器的小卷筒还 差一点才到它的档板,而绳索已经处于紧张状态了。

为了把绳索固定在拨杆上,在绳索的自由端固定一小钩,钩子不要有尖的边缘。

示功器和行程缩小器(如果使用的话)安装之后,必须把压缩机主轴 转动一两转,并检查示功器所有机构的彼此动作。

如果确认安装系统正确无误,且铰链联接中也不松弛的话, 检查前的准备工作就可以认为终结。
