空压机曲轴的作用与结构

2017-11-01 tag标签:曲轴(6)

曲轴是英格索兰空压机中重要的运动部件之一它的作用主要是把电动机的能量传递给连 杆及活塞。

它传递粉英格索兰空压机的全部输入功率,在气体压力、往复运动及旋转运动质量惯性力 的作用下,承受拉压、剪切、弯曲和扭转等交变复合载荷。

同时,曲轴销和主轴颈还受到严重的摩擦和磨损,为此,要求曲轴有足够的疲劳强度和刚度、良好的耐磨性和制造工艺性以及良好的动平衡性能等。

活塞式制冷英格索兰空压机曲轴的基本结构形式有三种,如下图所示。

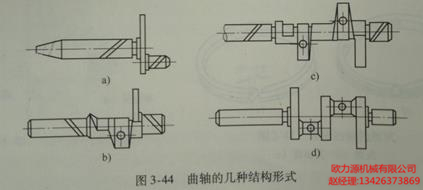

曲轴的几种结构形式

(1)曲柄轴:它由主轴颈、曲柄和曲柄销三部分组成。因为只有一个主轴 承,因面曲轴的长度比较短,但属于悬臂支承结构。只宜承受很小的负荷,故用于功率很小 的制冷英格索兰空压机中。

(2)偏心轴:在小型的、曲柄半径小的英格索兰空压机中,为了简化结构,便于 安装大头整体式的连杆,其主轴采用偏心抽的结构,即曲柄销两侧无曲柄,它是利用增大曲 柄销直径的办法来增加它与主轴颈的重叠度,以满足主轴的强度和刚度的需要。

图3-44b有一个偏心轴颈,只能驱动单缸英格索兰空压机,此时英格索兰空压机的往复惯性力无法平衡,振动较大。

日3-44c有两个方位相差180°的偏心轴颈,用于有两个气缸的英格索兰空压机上。

偏心轴在小型全封闭英格索兰空压机中得到广泛的应用,与之相配的连杆大多效是铝合金连杆。

(3)曲拐轴:简称曲轴,由一个或几个以一定错角排列的曲拐组成,每个 曲拐由主轴颈、曲柄和曲柄销三部分组成。

与此曲轴相匹配的连杆大头必须是剖分式,每个曲柄梢上可并列安装l-4个连杆。 活塞行程较大时常用此类曲轴。

一般曲轴的曲柄结构因制造工艺而异。如自由锻造的曲轴采用矩形曲柄。 模锻或铸造曲轴可采用应力分布均匀的椭圆形曲柄。

曲柄上设有平衡块,以平衡往复力和旋转惯性力。有的平衡块直接与曲柄铸成一体。 有的平衡块用螺栓固接在曲柄上。

图3-46b所示的平衡块由纵向螺栓把平衡块和曲轴连接起来,螺栓承受平衡块产生的离心力。

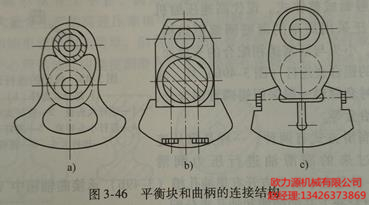

平衡块和曲柄的连接结构

曲轴除传递动力、平衡惯性力外,通常还起输送润滑油的作用。通过曲轴上的油孔,将 油泵供油输送到连杆大头、小头、活塞及轴承处,润滑各摩擦表面。
