低压架空线路的规划与设计

2017-11-30 tag标签:压架(1)

1.低压架空线路如何规划?

作低压架空线路规划时,应根据发展规划、各种类型的用电指标和特点,考虑对现有架空电力线路的调整改造,提出供电发展方案。下面扼要介绍作规划的步骤:

(1)用电负荷调查:用电负荷是编制规划的基础。将各单位统计的用电负荷总千瓦数乘以负荷同时系数等于实际用电千瓦数,再考虑今后5年的发展情况,即可提供配电变压器容量的选择数据。

(2)变压器容量的选择:变压器应装在负荷中心,并考虑管理和更换的方便。变压器的容量是以视在功率来表示的,单位为kV.A。

根据电力负荷的计算及配电点的布局,可确定配电点供电范围内的电力负荷数值,以此数值除以功率因数0.8 即为所需配电变压器的容量。当有排灌负荷时,配电变压器的容量应根据它们的最大负荷来选择。

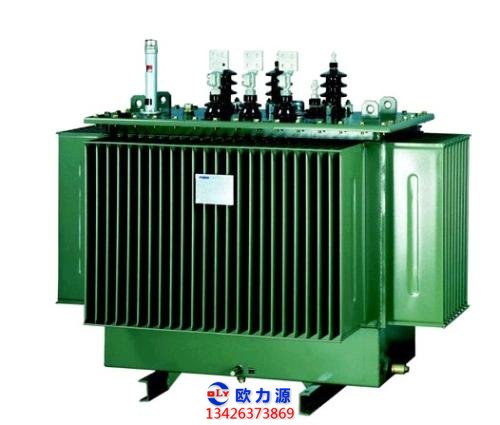

架空专用变压器变压器

2.线路路径如何选择?

架空线路从始到终所经过的地带称为线路路径。线路路径选择得是否合适,不仅影响线路的建设费用,而且影响线路的运行和维修。

选择线路路径时,要到实地察看;有地形图时,应先在地形图上进行初步选择。

注意以下儿点:

(1)从供电点到用电点,尽量走近路、走直路,避免曲折迁回,减少交叉跨越。

(2)尽量靠近道路,少跨建筑物,尽量少与国防通信线路平行或交叉。不要造成机耕、交通和通信的困难。

(3)地势越平坦越好,尽量避开积水和水淹地区,避开山洪或雨水冲刷地带,避开有爆炸物、腐蚀性气体的工厂,以及贮存易燃物、棉、粮的库房等场所。

(4)尽量少古良田。

(5)考虑今后发展,留有余地。
