空压机平键、曲轴轴颈、两岸裂纹的检测内容

2017-12-01 tag标签:曲轴(6)平键(1)轴颈、裂纹(1)

1.平键的检测

(1)检查平键是否有剪切变形。

(2)如果有剪切变形,应更换新件。

2.曲轴轴颈磨损量的检测

(1)用外径千分尺检测曲轴轴颈的磨损。

每个英格索兰空压机轴颈都要选取两个截面,分别在距离轴颈两边根部1/4处测量, 每个截面取与曲柄垂直和平行两个方向测量。

测量每个轴颈的圆度,圆柱度误差。轴颈同一测量截面的直径最大 差值的一半就是该位置的圆度误差,同一轴颈两个测量截面的直径
最大差值的一半就是该轴颈的圆柱度误差。

(2)如果英格索兰空压机曲轴轴颈磨损超差应更换新件。

如果曲轴有配套的修理级别的轴承,可以用曲轴磨床对轴颈进行加工。

曲轴的磨削,除了轴颈表面尺寸的精度和表面粗糙度符合要求外,还要求达到形位公差的要求;磨削曲轴时必须保证 主轴颈和连杆轴颈的同轴度和平行度,限制曲柄半径误差并保证连杆轴颈相互位置夹角的精度。

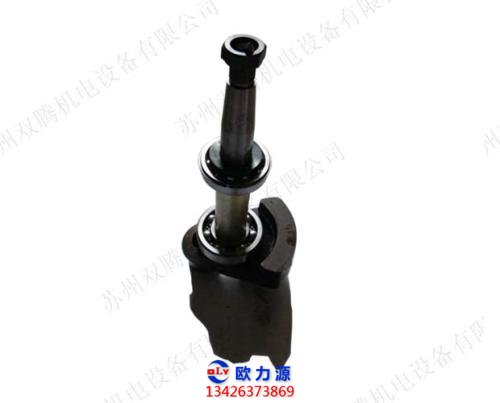

英格索兰空压机曲柄轴部件

(3)修磨后的曲轴轴颈硬度不低于HRC40,粗糙度为Ra=0.25pum,组装后的曲轴总成作动平衡试验,动平衡值不大于100g.cm

3.连杆裂纹检测

连杆的裂纹检测与曲轴的检测相同,都是采用气雾剂探伤,方法和步骤相同这里就不再重复。

4.连杆弯曲和扭曲的检测

(1)连杆弯曲变形的检测是在英格索兰空压机连杆检验器上进行。按要求把连杆和连杆轴承盖紧固连接在一起,在轴承孔内插入心轴安装在V 形块上。

百分表测量杆垂直于连杆小头心轴的最 高点,百分表调零后固定百分表的位置,移至心轴另一端对称位置,百分表的值就是连杆的弯曲量。不大于0.05mm为合格。

(2)连杆扭曲变形的检测是在检验器上进行的。检测方法同连杆弯曲的检测相同。不 大于0.05mm为合格。

(3)连杆弯曲、扭曲的矫正。经检测连杆有弯曲、扭曲时、安全阀、应记住弯曲、扭曲的方向。一般是先矫正扭曲、后矫正弯曲。

矫正时,利用连杆矫正器进行矫正。

用液压装置给连杆施加压力,使英格索兰空压机连杆向弯曲的反方向变形,并使连杆变形量为检测弯曲量的几倍到几十倍,并停留一定时间,再卸去载荷进行检测。

对于变形较大的连杆,应分次矫正,矫正后应进行时效处理。

5.连杆螺栓的检测

(1)连杆螺栓裂纹的检测和曲轴的检验相同,使用气雾剂探伤。

(2)检查连杆螺栓的螺纹是否损伤,如有损伤更换新件。
