英格索兰压缩机消声器原理介绍

2017-12-29 tag标签:原理(26)消声器(1)

英格索兰压缩机消声器是阻止声音传播而允许气流通过的一种器件,是消除空气动力性噪声的重要技术措施。

消声器的形式很多,主要有阻性、抗性和阻抗复合型消声器等。图-95 示出这些消声器的 部分形式。图中,(1)~(7)为阻性消声器;(12)、(13)为阻抗复合型消声器,其余均属于抗性消声器。

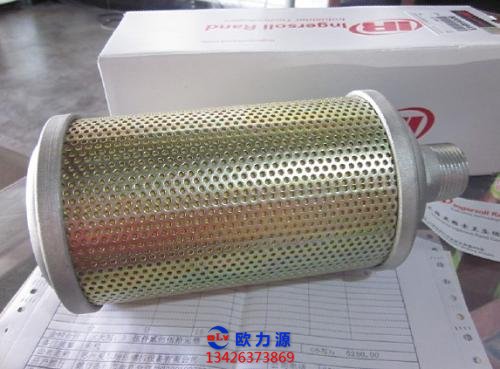

英格索兰压缩机消声器

a阻性消声器

阻性消声器是由阻性元件组成的消声器。所谓阻性元件,是指在声学系统中能产生能量损耗的元件。

按照气流通道几何形状的不同,阻性消声器可分为直管式、片式、蜂窝式、 折板式和声流式等多种形式。

这些是利用贴附在气流管道内表面上的多孔材料与声流(或气流) 接触来吸收声能的。

b.抗性消声器

抗性消声器是由声抗性元件组成的消声器。声抗性元件是 对声压变化、声振速变化起反抗作用的元件。它们不消耗声能,但可储蓄与反射 声能。

抗性消声器有扩张室式、共振腔式、微穿孔板式和干涉型等多种形式。

图中(8)~(11) 和(14) 分别示出了它们的结构简图。抗式消声器的消声原 理是利用腔与管的适当组合,来达到两种作用来消声的:

一是利用管道截面突变(即声抗的变化) 使沿管道传播的声波向声源方向反 射回去,从而使声能反射回原处;

二是利用几个界面的反射,使原来第一个向前 传播的声波又回到原点,并再次折回向前传播,该点与尚未被反射的第二个向前 传播的声波汇合,而且两者在振幅上相等,在相位上相差180%的奇数倍,从而 互相千涉而抵消。
