台虎钳的构造及正确维护方式

2017-12-08 tag标签:台虎钳(1)

1.台虎钳的构造

钳工常用台虎钳分固定式和回转式两种,台虎钳是钳工用来夹持工件, 以便对工件进行锯割、锉削、整削及弯曲矫正等。

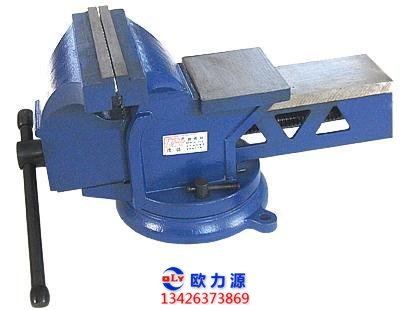

回转式台虎钳的基本构造,主体由铸铁制成,分为固定部分和活动部分。

固定部分用螺钉固定在工作台上,活动部分经导轨滑动配合于固定部 分。在固定部分和滑动部分上端咬口处镶有淬硬处理过的钳口。

固定部分的后上方有一砧座,用于简单修正。当正或反方向转动加力手柄时, 带动丝杆转动,使虎钳活动部分前后移动夹紧或松脱工件。

当用小手柄松紧螺钉后,使固定部分的转座绕底座中轴转动任一合适的操作角度。

台虎钳

2.正确使用与维护

a.台虎钳的规格一般用钳口的长度表示,钳工常用的台虎钳有100mm、125m 150mm三种规格,使用时应根据工件的大小来选择。

b.台虎钳应牢固安装在工作台上(工作台案高约800~900mm,厚约60~80mm)。

安装时应使钳口高度与人站立时的肘部高度大致相当,台虎钳的固定钳口应伸出工作台边沿。

c.夹持工件时,不允许在手柄上加套管或用手锤敲击手柄,以晚损坏丝杆及螺母。

d.工件应尽量夹持在虎钳口中部使用,当工件过宽时,不能勉强夹持; 当 工件过长时,应加辅助支撑。操作时应扳紧、夹紧螺钉。

e.不允许用大锤在虎钳上锤击工件,带砧座的虎钳也不允许用手锤在其上过度锤击。

f.螺杆螺母应适量加注润滑油,保持扳动灵活。
