活塞式制冷压缩机型号表示方法

2017-12-11 tag标签:活塞式(12)制冷(8)

国产活塞式制冷压缩机的型号,一般由汉语拼音字母和阿拉伯数字组成,它反映了活塞式制冷压缩机一些结构上的特征。

l.单级制冷压缩机

国产开启式中小型活塞式制冷压缩机的型号有:8AS17,6AW12.5,8AS12.5,4FV10 等,这些型号基本上可分为五部分:

第一部分为一数字,表示压缩机的气缸数;

第二部分为一字母,表示所用制冷剂,A表示氨、F表示氟利昂,制冷剂通用机则省略;

第三部分为一字母,表示气缸的布置方式,如V 表示气缸为V形排列,W 表示气缸为W形排列,S表示气缸为扇形排列等;

第四部分为一组数字,表示气缸直径,以cm 为单位;

第五部分为一字母,表示压缩机与电动机之间的传动方式,A表示直接传动,B表示间接传动。采用直接传动方式时,A往往省略。

2.单机双级制冷压缩机

国产开启式单机双级制冷压缩机的型号如S8-125A,含义如下:

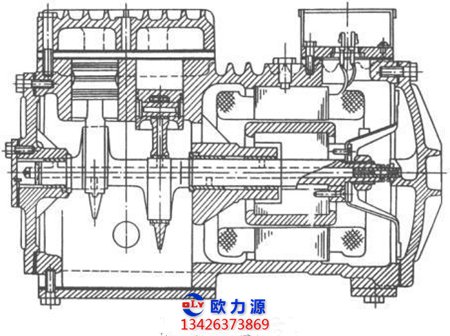

半封闭式压缩机结构图

对于半封闭式压缩机,其型号如3FW5B,最后一个字母“B”表示半封闭式,其他与单级开启式中小型活塞式制冷压缩机的型号含义相同。

对于全封闭式压缩机,其型号如S2FV5QD,其中S表示原商业部全封闭冷冻机联合设计组设计,2 表示气缸数,F 表示制冷剂为氟利昂,V 表示气缸布置为V形,5表示气缸直径为5cm,Q表示全封闭,D表示低温类制冷压缩机。

需要指出的是:有的厂家的个别产品并不是按此方法来为压缩机命名,如大连冷冻机厂的8ASJ- 17,表示单机双级压缩机。

3.新改型制冷压缩机

为了进一步提高活塞式制冷压缩机的单机制冷量及其效率,近几年来国内外中小型活塞式制冷压缩机在向长行程高转速方向发展。

新改型压缩机主要在活塞行程和转速上作了较大的改变。同时实现可用传动带传动以增加 100系列的活塞行程可转速档次。

目前,国内的改型压缩机主要产品有100和125两个系列。

增大到100mm,转速可提高到1485 r/min;125 系列的活塞行程可增大到110 mm(长行程)和 120mm(超长行程),转速可提高到1480r/min,其型号表示方法一般符合以下规定。

(1) 改型压缩机型号含义

例:812.5ACG,表示制冷剂为R717,8缸扇形角度式布置,气缸直径为125 mm,活塞行程为110 mm的高冷凝压力压缩机。

(2) 改型压缩机组型号含义

例:812 5ACC- 1322,表示8缸扇形角度式布置,气缸直径为125 mm,活塞行程为120mm,使用制冷剂为R717,配用电机功率为132 kW,中温用,采用直联方式的开启式制冷压缩机组。
