制冷空压机的曲轴种类及相关介绍

2017-12-12 tag标签:曲轴(6)

曲轴是空压机中最重要的运动部件之一,其作用是将原动机(如电动机等)的动力输人,并将其旋转运动转变为活塞的往复运动。

此外,曲轴还是润滑系统动力的提供者,它带动油泵运转。

制冷空压机的曲轴有曲拐轴、曲柄轴及偏心轴等几种。

1.曲拐轴

简称曲轴,主要由主轴颈、曲柄销和曲柄组成。主轴颈是指与主轴相配合的部分;曲柄销是指与连杆大头相配合的部分;而曲柄则是连接主轴颈与曲柄销或是连接相邻两曲柄销的部分。

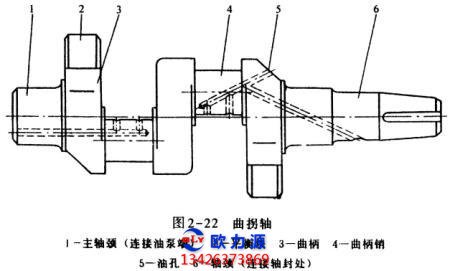

图示曲轴为双曲拐轴,曲拐错角180",由两个主轴承支承,平衡块与曲柄铸成一体, 每个曲轴销上可并排装配二至四根连杆,曲轴前端(动力输人端)伸出曲轴箱,经轴封后与联轴器相连,其后端则用来驱动油泵。

空压机曲拐轴结构示意图

曲轴上开有油孔,以利主轴颈,曲柄销及与之相配合的主轴承、连杆轴瓦的润滑。

这种曲轴常用于空压机曲柄半径较大的场合,与其配合的连杆大头必须是剖分的。

2.曲柄轴

在小型空压机中,为了简化结构,便于安装大头整体式连杆,其主轴采用偏心式结构,即曲柄销两侧无曲柄,它是利用增大曲柄销直径的办法来增加它与主轴颈的重叠度,以满足主轴颈的强度和刚度的需要。

这种结构在小型全封闭式空压机中得到了广泛应用,其上的偏心轴颈数一般为1~2个。

3.偏心轴

这种轴的主轴承只有一个,曲柄销也只有一端与曲柄相连,另一端为自由端。它主要用于滑管式全封闭空压机中。
