用胶粘法修理小型电机转子与转轴的松动故障

2017-12-29 tag标签:故障(12)转子(6)转轴(3)电机(5)

小型电机转子铁芯与轴的配合多采用热套或滚花冷压两种配合形式,转子轴 用35号或45号圆钢加工而成。

当其加工精度较差与转子铁芯孔配合不当时,电 机使用时间一长就可能产生电机转子与转轴松动的故障。

对于这类故障一般是换用新品或重换转子轴。

但往往不易买到与原样相同的转子(尤其老式或杂牌电机),重换新轴需用车床加工,费工费时,而且在加工中易损伤转子外圆,会引起气隙变大,空载电流变大和效率降低等弊病。

对此可采用两种胶粘法修理转轴与转子松动的故障。 粘复胶的选择: 市场上所售的金属胶种类很多,应根据电机功率和工作温度来选择。

功率较大的工作温度较高的可选用GY-360厌氧胶(最高工作温度230℃,室温6h 固化)。

功率较小的和一般工作温度的可选用通用双管金属万能胶(最高 工作温度120C,259C时24h 固化或100C时3h 固化)。

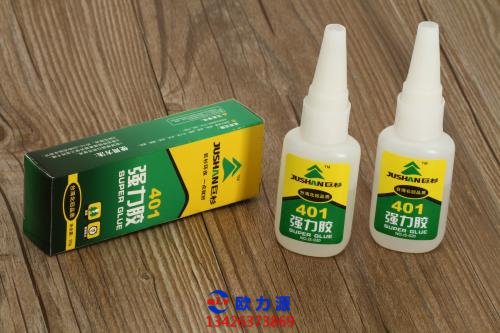

万能胶

1.千分表检测,用顶尖定位的方法粘复

根据转子大小用适当的螺栓磨成两个顶尖,顶住转子轴两端的中心孔。

用两段角钢或扁铁弯成L形支架,支架的一侧钻孔且改 与项尖一样的螺纹,另一侧钻孔固定在底座(铁和木均可。

粘合前,先用汽油将转子孔和轴上的污垢彻底洗净以保证粘复效果。

然后,将胶均匀地涂在轴上并将轴插人转子孔中,再把转子放在支架上,轴两端用顶尖 顶住,转子若不在原来位置的应拨正。

最后,把千分表靠边转子,并慢慢转动轴以寻找千分表指针摆动的最小点。

如偏差较大,可将转子在轴上转动一个角度再试,直至转动轴时千分表指针摆动在0.05mm 以内。

待胶固化后可卸下转子,装配后即可运行。

2.用金属条端盖止口定位的方法粘复

如无上述条件,可采用金属条端盖止口定位法修理。

具体做法是先选择与电机气隙相近(可稍薄些) 的三条比 电机铁芯稍长、厚度均匀的金属片。

用汽油将转子孔和轴上的污垢清洗干净,并将转子放人定子中。

然后将三条金属片按电机铁芯内圆的三等分距离插在气隙 中,金属条两端露出部分要相等。并用圆规检查两端金属条间距离相等或用塞尺 检查定、转子两端气隙是否相等。

若定、转子铁芯错位,应调整对齐。转子定位 后,将轴均匀涂上胶并插人转子孔中,然后轻轻装好端盖(为防止安装端盖时因 振动而引起转子移位可先装轴承)。

这样转子既有金属条定位,又有端盖止口定 位,可确保转子轴在正常中心位置。

等胶固化后卸下端盖,拔掉金属条,装配后即可通电运行。
