空气过滤器的种类、结构特点与滤尘机理

2017-12-15 tag标签:过滤器(3)

1.粗效空气过滤器

常用的粗效空气过滤器有:金属网格浸油过滤器、干式纤维填充式过滤器和YP型、M型泡沫塑料过滤器等。为了便于更换,过滤器一般做成块状(即平板状)。

金属网格浸油式和干式纤维填充式为块状过滤器。此外,为了提高过滤效率和增大额定风量,过滤器亦可做成抽屉式或袋式,例如,YP型为抽屉式,M型为袋式。

过滤器亦可采用“人”字形排列或倾斜式安装。过滤器都需要人工清洗和更换。

为减少清洗过滤器的工作量,提高运转效率,可以采用传动卷绕式过 滤器,这种过滤器采用合成纤维制成的滤料并装在自动卷绕机构上。

当滤料积一定程度后,卷绕机构在滤料前后空气压差控制下,使滤料自上而下地移动,一卷滤料用完后,再更换新的。

此外,还可以采用自动清洗式漫油过滤器,这种过滤器的金属过滤网板是由传动机构带动,当 沾有灰尘后,慢速在油模内移动,自行清洗,这样可以连续工作。

中效空气过滤器

在粗效过滤器中,金属网格浸油式过滤器的滤尘机理是:由于网格上涂有粘性物质(油类)。

当空气流经金属网格填料时,因多次折流,尘粒在惯性力作用下,偏离气流方向,并被粘性袖所粘 住,即被捕获。

金属网格浸油式过滤器的基本结构,是由十几层没油的波形 金属网格叠置而成,按空气流动方向,网格孔径逐渐缩小。

2.中效空气过滤器

常用的中效过滤器有M-1,M-2,N 型泡沫塑料过滤器和YB型玻璃纤维过滤器,一般均 制成抽屉式或袋式。由于滤料层的孔隙、厚度和滤速的不同,使中效空气过滤器具有很宽的效率 范围。

近年来,已逐步采用化学纤维作粗、中效过滤器的滤料,例如DV型化学纤维滤料和WY、 W2型无纺布等。这些滤料都制成毡状,沿滤料厚度方向,纤维疏密不同,由粗松到细密。

在相同条件下,它们与泡沫塑料和玻璃纤维滤料相比,具有效率高、阻力低、容尘量大等优点。

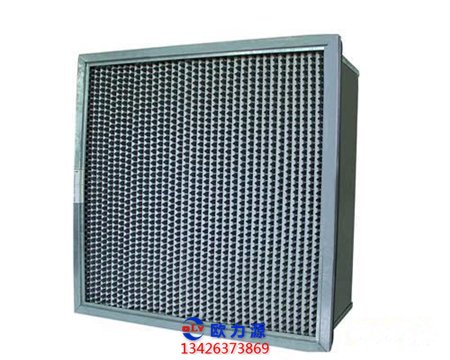

3.高效空气过滤器

高效空气过滤器是超净化空调系统中三级(粗、中、高效)过滤的最后设置的过滤器,所以它 的滤料采用超玻璃纤维和超细石棉纤维,纤维直径一般小于1pm,滤料做成纸状。

这些滤纸的孔隙非常小,滤速又很低(每秒若干厘米),这就增强了小尘粒的筛滤作用和扩散效应, 所以具有很高的过滤效率,在一定的风量下,要实现低滤速。

减少过滤器的阻力和提高过滤效率,就必须增大过滤面积,所以在制作这种过滤器时, 需将滤纸往返折叠多次,使其过滤面积为迎风面积的50-60倍。

折叠后的滤纸间通道用波纹分割片。

高效空气过滤器被用于有无菌要求的生物洁净室,因为大部分细菌的平均尺寸都大于等于 3um,而且往往附着在尘埃上,因此它能被高效过滤器有效地捕集。

在粗、中、高效空气过滤器中,其滤料一般采用玻璃纤维制成的滤纸、滤布,所以称这类过滤 器为干式纤维过滤器。

干式纤维过滤器滤料的特点是由细微的纤维紧密的错综排列,形成一个 具有无数网眼的稠密过滤层,纤维上没有任何粘性物质,所示其滤尘机理是比较复杂的。
