压缩机洁净室的作用、类型、结构和工作原理

2017-12-29 tag标签:原理(26)洁净室(1)

1.压缩机洁净室的作用

洁净室是指具有一定的洁净度、湿度、温度、气体流速要求的房间。洁净室内空气中的尘粒 个数不得超过空气洁净度等级标准所列的等级规定的数值。

洁净室可提供一个无菌、无尘、恒温、恒湿的空气环境。

2.压缩机洁净室的类型、结构特点和工作原理

洁净室按气流形态可分为层流式和衰流式两类洁净室。

(1).层流式压缩机洁净室

①垂直层疯式洁净室

垂直层流式洁净室,它的顶棚布满了高效过滤器,气流通过过滤器后 均匀的风速充满整个洁净室断面,从出风口到回风口,气流断面的线平行,流速均匀,没有涡流, 像“活塞”一样把室内任何一随时产生的尘粒迅速推向下风侧,然后排走。

洁净室内的换气次数 可高达每小时数百次,从而使室内达到非常高的洁净度(100级或更高洁净度)。

此外,洁净室的 自净时间(自系统启动起到室内含尘度达到稳定值时所需的时间)短,约需1~2 min。

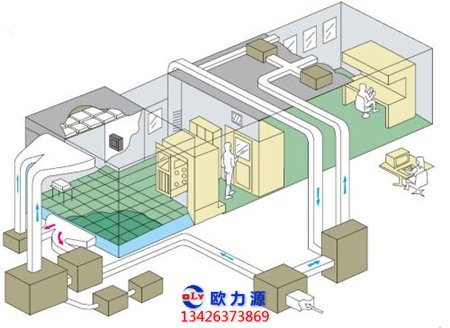

压缩机洁净室

②水平层压缩机流式洁净室

水平层流式洁净室,与垂直层流式洁净室的结构相似,所不 同的是在送风侧布满高效过滤器。

由于水平层流式洁净室的气流方向与尘粒的重力沉降方向不 致,所以室内断面风速要求略大于垂直层流式的断面风速,以避免出现尘粒向下沉降的现象。

由于水平层流式沿着气流的方向洁净度逐渐降低,所以在工艺布置时应加以注意。

层流式洁净室构造复杂,施工麻烦,投资和运行费用较高,只有在十分必要时才采用。

(2).紊流式压缩机洁净室

紊流式洁净室,其顶棚上装设有高效过滤器,气流通过带扩散 (或无扩散板)的高效过滤器的送风口和局部孔板出风口,自上而下地吹出其流向与尘粒 的重力沉降方向一致,使室内的尘粒均匀扩散而被“稀薄”,并经回风口流出排走,达到室 内洁净度的要求。

在洁净度要求不高的场合也可采用上侧送风下侧回风的方式。

紊流式洁净室由于受到送风口形式和布置的限制,室内换气次数与层流式相比不可能太 多,同时室内还会出现涡流,因此室内工作区的洁净度通常仅能维持在1000-10000级的水平。

紊流式洁净室构造简单,施工方便,投资和运行费小,所以应用比较广泛。

(3).并用型压缩机洁净室( 紊流式带洁净工作台)

这是在紊流式洁净室内设置一个超净工作台,以便在工作台范围内达到更高的洁净度。克 服了紊流式洁净室净化标准低的缺点。同时又保持了造价较低的优点。
