压缩机铁心的压装与转轴弯曲后的处理方法

2017-12-19 tag标签:转轴(3)

1.电动机外压装定子铁心的压装方法

圆形冲片外压装以冲片内圆为基准,在叠压模上进行叠压,模心可以是整圆的也可以是胀胎式的。用3~5根槽样棒均布在圆周铁心槽中,以保证槽形整齐。

槽样棒尺寸比冲片槽尺寸小0.1~0.15mm.把冲片、通风槽板、压圈按图样逐一地叠放到模心上,在空压机上进行加压。

压装时先加压使胀胎胀开,将铁心内圆胀紧,然后压紧定子铁心,压力在2~2.8MPa中选取。

用扣片紧固的,放上扣片,胀紧燕尾槽,再将扣片两端打弯,扣住铁心端面。用焊接方法紧固的定子铁心,应在保压的情况,对称焊接,这样铁心变形较小。

焊接方法可用电焊,最好是采用氩弧焊,这样对片间绝缘影响较小。如果是用辐筋紧固的,辐筋焊接也应采用对称交叉焊的次序,以减少定子铁心变形。

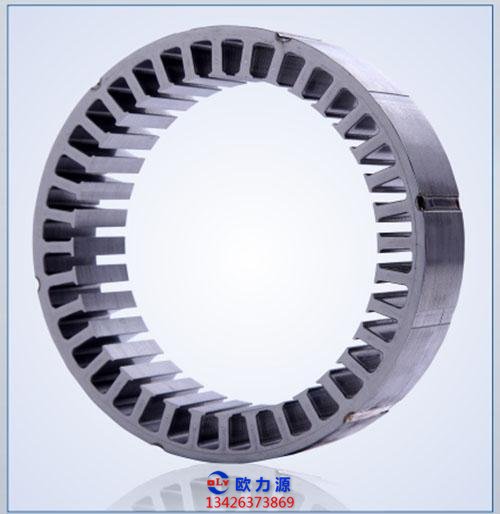

电动机定子铁芯

2.电动机内压装定子铁心的压装方法

圆形冲片定子铁心内压装,是以机座内圆为基准,用3~5 根槽样棒均布在圆周冲片槽内导向,依次将压圈、冲片放入机座中进行叠装。

冲片外圆与机座内圆的配合较松。为了保证同轴度的要求和不磨内圆,目前普遍采用以机座止口定位的同心式压装胀胎。

压装时,机座内冲片叠放好后,压下胀圈把铁心内圆撑紧,使内圆整齐,然后压紧定子铁心,以弧键紧固。

只要保证胀胎本身的同轴度要求,即可保证定子铁心内圆与机座止口的同轴度要求,不必再车削或磨削内圆和精车机座止口。

3.电动机重新压装铁心的检查

(1) 铁心端面与各侧面应互相垂直。

(2) 铁心的紧密度,可用刀片检查,将刀片插人冲片之间,当弹簧力为100~120N 时,刀片伸人铁心的深度不得超过3mm。

(3) 安放绕组的槽形应整齐。

4.小型电动机转轴弯曲后的处理方法

(1) 铁心未压出旧轴之前,要做必要的记录,如轴与铁心的相对位置关系。

(2) 松开固定环键(或半圆环) 的搭焊点,取下环键。

(3) 准备好支架。直流电动机还应将电枢铁心和换向器用夹具固定成一个整体。

(4) 压出旧转轴。

(5) 测量旧轴,确定有关部位的配合公差,画出轴的施工样图。

(6) 用35 号或45 号钢材料(特殊电动机要分析轴的材料成分),或用原轴同质材料加工。

(7) 将新轴压入转子铁心或绕组支架(或直流电动机的换向器)。
