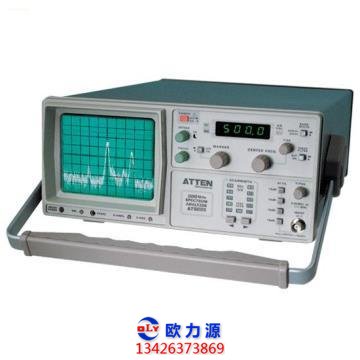

空压机模拟式频串分析仪的分类

2017-12-22 tag标签:

1.逐级滤波器式频率分析仪

这是一种典型序时的频率分析仪,其原理框图,逐级滤波器式频率分析仪, 它是由多个带通滤波器构成。

各滤波器中心频率的选择应该从分析的要求来考虑。为 了使各个带空压机的带宽能覆盖整个被分析的频段,其中 心频率应该选择得使各个相邻带通滤波器的带宽恰好能够相 互衔接起来。

为了在足够宽的分析频段内不至于设置过多的 带通滤波器,一般都是采用恒百分比带宽滤波器来配置,而 不采用恒带宽方式。

它采用的是1/3倍频程带通滤波器,分析频段 从20Hz~40kHz,这台分析仪一共设置了三十四个专倍频 程带通滤波器。

2.扫描式频率分析仪

扫描式频率分析仪采用一个中心频率可调的带通滤波 器。可调的方式可以是手动调节,也可以是外界信号的调 节。

扫描式频率分析仪

扫描式频率分析仪一般也是采用恒百分比带宽的方式, 但其中心频率是连续可调的,并且它可提供多种B/fo 值, 以便根据实际需要来选用,如丹麦生产的2120型频率分析仪 就是属于这一类分析仪。

它总的分析频段可以从2Hz~20 kHz,并把这一范围分成八个小段,即;

它采用恒百分比带宽方式,可选1%,3%,10%,1/3倍频程带 宽。图5-25是这种分析仪典型的特性曲线,每种曲线对应着 一种B/fo值和倍频程选择性。

所谓倍频程选择性是指当f= 2fo和f= o时,滤波器频率特性函数|H(f)| 下降的分贝数。

3.外差式恒带宽频率分析仪

利用类似于收音机中的外差技术可以实现较窄的恒带宽 频率分祈仪。

它是由混频器、具有固 定中心频岸的带通滤波器及载波信号发生器三部分组成。其 工作原理如下:

由于载波信号的幅值U.是不变的,中保留了输入信号u,的幅值U信息。 但是原来的频率f.不复出现,而被置换成滤波器的中心频率 fo。输出的4O被送入检测器进行幅值检测和显示。这就是外 差式滤波的原理。

在外差式频率分析仪中,常用的是带宽为B的恒带宽滤波器。

因此,那些频率为f,的成分,只要它们与f.之差满足 这样一一个关系,即:

滤波原理: 分三级混频、滤波。带通滤波器采用双二阶 巴特沃兹滤波网络。

图上横坐标为中心频率的相对值,同时由于采用的是恒带宽 情况,所以f以线性坐标来刻度。

4.跟踪滤波器

跟踪滤波器是在外差式滤波器原理上变化而来的。它在 机械阻抗测试中占有很重要的地位。

因为当人们对某一 结构进行频率为f.的正弦激励时,这个结构上各点的响应信 号中除了频率为f的成分外,还可能有其它频率成分的信号 和随机噪声信号。这些无用的信号会影响空压机阻抗幅值与相 位的准确测量。

而采用跟踪滤波器的话,就能从影响信号中 提取与激励同频率的信号,这正是人们正确分析所要求的。

它与外差式滤波器不同之处在于它使 用调制器代替载波信号发生器。

这个调制器能在控制信号ue的控制之下,产生一载波信号,载波信号频率 fm等于带通滤波器的中心频率与控制频率f之和,即: 被送检测器。

因为信号频率f就等于控制信号频率f。,所以 上式又可以中保留了幅值U和相位9,但频率被置换为fp,这是无关 重要的。

这样,跟踪滤被器总是自动地跟踪控制频率f.进行 带通滤波。
