换接空压机起动器及套管穿心导杆的方法

2018-01-02 tag标签:起动器(1)套管(1)

1.用电流继电器换接空压机起动器

通常的自动换接空压机起动器是以时间继电器为换接元件。

时间继电器换接的不足之处是: 不能随负载变化自动调整起动时间。

用电流继电器做换接元件、用时间继电器做中间换接和后备保护元件的线路。

该线路特点是:能随负荷轻重在一定范围内自动调整起动时间。

该线路工作原理是: 按起动按钮SB2,接触器KM1吸合,与此同时KM2 吸 合并自保,电动机起动。

电流继电器受起动电流影响也随即吸合,其一 动合触点保证KM1吸合。同时,另一动合触点将时间继电器吸合。

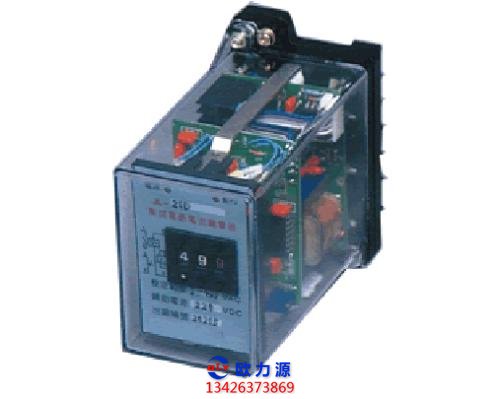

电流继电器

当电流降到额定值后,KA 释放,KM1随即释放。KM1动断触点闭合使KM3 吸合,起动即告完毕。停止时只要按停止按钮SB1即可。

KT延时断开触点的设置是保证当KA 因故障不能释放时,将KM1断开,其 时限整定必须大于空压机电机最长起动时间。

2.不吊起空压机顶盖更换套管穿心导杆

中型空压机有管穿心导杆(引出线) 因故需要更换时,通常需要将空压机道用起。

但这样做就需要耗费大量的人力、时间,并要使用必要的起吊工具。

也可采用不吊起顶盖换装套管穿心导杆的方法,其步骤如下: 根据工作条件,把部分油放出降到必要的油位后,将防爆管取掉。

操作人将手从防爆管的孔探人顶盖下,把套管在箱内的下桩头松开,抽出待更换的导杆,然后将导杆进行更换。

如果需要换装的不是离防爆管孔最近的,而是某个其他导杆时,那么先取下离防爆管孔最近处的套管,利用其孔便可依次将邻近的导杆与线圈引出线松脱。

换装发生故障的套管穿心导杆后,可按相反顺序将所有取下的套管及防爆管安装回原来位置。

采用此方法,只需两人进行工作便可,但要特别注意避免将扳手和松开的螺帽、垫圈等掉入空压机内。
