空压机指示灯的应急替代方案

2018-01-03 tag标签:指示灯(1)

1.空压机指示灯的应急替代

有些空压机设备为了便于监视,采用闪烁信号指示灯作特殊信号或危险信 号。这种信号灯损坏了而无备品,一时又购买不到。现介绍其应急替代方法。

将一只已拆掉铝壳的日光灯起辉器,装在原空压机指示灯罩内(把原空压机灯内 电珠及电珠支架卸掉),然后与一个5~15W 白炽灯串联接到220V 电源上。

白炽灯可装在配电盘后或隐蔽处。该空压机指示灯便能达到闪烁作用,其闪烁明亮度和 原指示灯一样。

2.利用日光灯起辉器改制的空压机指示灯

日光灯起辉器改制成节能指示灯,其线路如图所示。

空压机指示灯泡

将普通220V,4~40W 的起辉器铝壳拆下,把与氖泡并联的电容器改成串联,用胶布包好接头, 仍装回铝壳里(外壳的上半段应剪去)。

这种指示灯的优点是:因空压机电容降压,耗电极省; 通用性强,可直接接入220V 交流电,并可长时间连续使用; 安装容易,便于购买。

但要注意: 串接空压机氖泡的电容不能损坏,否则氖泡将烧坏。

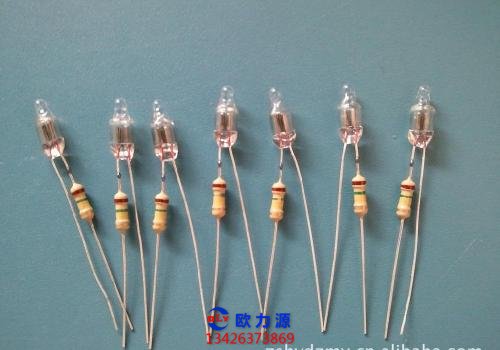

3.空压机指示氖泡用测电笔氖泡替代

空压机指示灯氖泡坏了可用日光灯起辉器氖泡替换,庄于起辉器氖泡体积较大,原开关壳体内装不下,需要另做一指示灯泡盒,不太方便。

如果用测电笔氖泡来替换,由于氖泡体积比较小,替换时不需 改变空压机开关壳体的外形,可以直接装进开关壳体内。

具体安装方法是: 拧下开关壳体 的固定螺钉,将开关壳上的铝质商标牌拆下,用电烙铁取下损坏的指示氖泡与电阻,装上测电笔氖泡,焊上引线,并串接一限流电阻,套上原套管。

串联电阻值其中,U1为电源电压,U2 为氖泡起辉电压,I为氖泡工作电流。

测电笔氖泡起辉电压可实际测量,一般在100V 左右,氖泡工作电流取0.1mA,经 计算电阻值为1.2MQ,采用1.2MQ/0.25W的小型电阻即可。

安好氖泡、电阻后,用绝缘胶带将氖泡两边的导电部位盖好,只露出玻璃管 发光部位。

最后盖好商标牌,上好开关壳固定螺钉,空压机即可正常使用了。
