涡旋压缩机工作原理

2018-01-18 tag标签:原理(26)

涡旋压缩机工作原理如图所示,其压缩腔由一个定满陶与一个动涡圈所组成, 图中270°位置为工作腔吸气刚结束,接着该腔向中心推进,而两涡圈又开始新的吸气; 随者动涡圈运动两侧吸气腔逐渐增大,且进气口也逐渐增大。

此后吸气腔继续增大,但进气口逐渐关闭,直到270*位置进气口完全闭合,进气过程结束,总共转角为360°;

此后两腔又向中心推进,容积逐渐缩小,再转至图中90°位置后两腔同时 与排气孔接通,接着开始排气; 压缩过程的转角为180°,而排气过程则需持续360°。

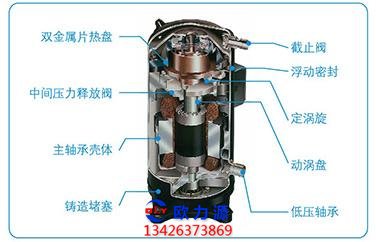

涡旋压缩机结构图

涡旋压缩机进、排气口也无需设置阀门,且进气口特别大,其进、 排气过程气流都特别平缓,阻力损失特别小,故热效率也是几种容积式缩机中最高的一 种,并且特别适宜于变转迷运行。

图2-50所示为几种机器的绝热效率比较,其中以2.2kW 图中有阴影线部分表示已经开发产品。

往复出缩机总绝热效率的平均值为100%,图2 51所示为全封闭涡旋压缩机剖视图,两涡在上部, 电动机在下部,动涡圈由曲柄轴驱动,并依靠十字导向环保持轨道运动。

图中结构动涡圈上有一小孔,把压缩腔中处于中 间压力的一小部分(体通入平衡压力腔中,用以平衡动满圈上的气体力。

涡旋E缩机零部件的形的松变袋求很心,儿下怨只允诈儿微米饭误差,其绍构也较滚动 活塞与滑片压術机复杂; 根据现有探索表明其适用范围为电机功率在7kW 以下, 并H功率愈小制造愈闲难。

正如图所示,涡旋式可在一定范国内弥补浪动 活塞与螺杆式的不足而取代往复压缩机。
