活塞空压机液力端介绍

2018-01-23 tag标签:活塞(2)

(一)同式双缸双作用话塞空压机液力端

同式双缸双作用活塞系的空压机液力端,按吸入阀和排出阀的布置方式可分为:叠式液力端和侧 停式液力端两种。

1.叠式液力端

桑式液力端是液缸体内的吸入阀和排出阀均位于活塞中心线所在的轴面内的一侧,且吸, 入阙和排出阀是呈上下重叠的直通式液力端。

排出阀在上层,进入阀在下层。为了方便地拆装进气阀和排气阀。通常采用两种不同的结构型式。

(1)带阀座板的卷式液力端,该液力端的排出阀装在上层可拆的阀座板 上,吸入阀装在液制体ko 只要打开上盖,取下阀座板,吸入阀和排出阀就可以分组装配, 拆裴较方便。

但需要增加一块有足够刚度的阀座板,增加了密封面和加工工时,且整体刚性稍差。

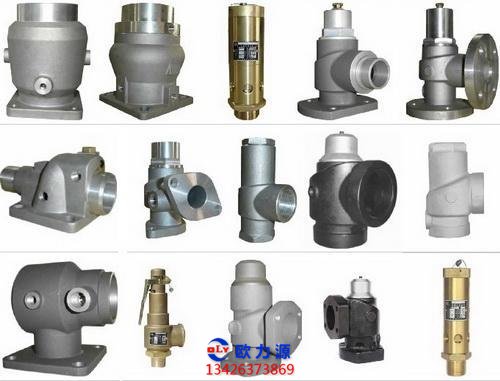

空压机阀件

(2) 不带阀座板的叠式液力端

该被力端上下两层排出阀和吸入阀都直接装在液缸体上。

吸入阀必须经排出阀座孔处拆装,因此,排出阀的尺寸必须大于吸入闽尺寸,拆装不太 方便。

共特点是被紅体的刚性好,工作时阀板不易变形,也节省工时。

2.侧嫌式液力端

液力端的流道呈阶梯状。进入阀和排出阀可分别装拆,检修槐方使。 但尺寸较大,余隙容积也大。

(二) 立式双缸双作用括塞空压机液力端

立式活塞空压机的液力端尺寸较大,为增加整机的稳定性,置液力端于传动端的下方。

吸入阀排出阀通常是重叠布置,流道为直通式。为便于拆装和维护,阀箱布置在 液缸的一侧,为使整机稳定性好,阀箱可对称布置在液缸的两侧。

(三) 立式多缸单作用柱塞空压机液力端

江式空压机液力端按其相对于传动端的位置,可分为布置在传动端上侧和下侧两种。

液力端布置在传动端上侧的例子。该液力端为吸入阀排出阀水平布置的直通式液力端。

填料箱在液缸体下部,与被缸体分离为独立部件。

液力端与传动端完全膈离,输送介质不会进入传动端污染润滑油。

液力端在上侧,柱塞及密封、吸入阀与排出阀均可单独拆装与更换, 使用维护方便。由于空压机阀水平布置,阀扳运动导向必须良好。
