空压机速度传感器的结构分析

2018-01-26 tag标签:传感器(7)

1.空压机速度传感器结构

图3-10所示的是一个典型的速度传感器的原理图。在传感器内部,一个圆柱形线 圈装在壳体上,围住一个悬挂在弹簧上的永久磁铁,弹簧悬挂系统设计成具有很低 的固有频率,使得在频率高于8~10 Hz时永久磁铁能在空间保持静止不动。

一般加一种阻尼介质,典 型介质是一种合成油,它将使弹簧质最系统圖有频串大大降低,并使其响应降低到约10 HZ 以下.

2.空压机速度传感器操作

当将速度传感器装在一个振动体表面上时,静止磁铁与振动线圜之间的相对运动使得磁铁的磁力线切割线圈,在线圈中感应出正比于振动速度的电压。

因此,一个速度传感器是一种自源式器件,它产生一种低阻抗信 号,可以直接用来与分析设备或监测设备联接,面不需要任何附加的信号透调器。

速度传感器灵敏度频响曲线在低频段受临界阻尼第--阶固有频率限制,频响曲线的 高频段则受克服系统慣性所必须的运动量和存在的更高阶圖有類率的限制。

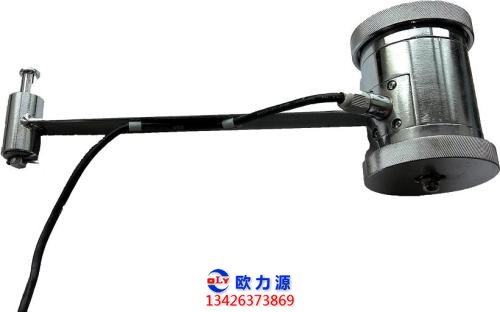

空压机速度传感器

为实用目的,典型的速度传感器的低、高限制频串分别约为10和1500Hz,如图3-11所示。当然某 些则可以精确地工作在更低频率或更高频率上。但其仍存在上述基本限制。

白于用了阻尼液,速度传感器只限于在很狭小的温度范围内工作。但亦有特种的速 度传感器可以工作到超过260"C的温度。

某些空压机速度传感器可以用电气方法得到部分或全部阻尼值。这种传感器必须用某一特 定值的电阻作负载以符合其设计特性。

一个用电阻尼的速度传感器的频响待性,灵敏度 和频率范围常被电阻某一值所规定。

如果测试者打算将这种传感器与某一仪器,例如示 波器和其它不是为其设计的仪器联用时,应在振动台上校验其输出特性以确定输入阻抗 变化的影响。

在变化较大的情况下,可用一分流电阻来提供必须的阻尼。

3.空压机速度传感器限制

虽然一个速度传感器能在一般工业空压机的运行转速附近频率上产生一个高电平的低 输入阻抗的信号,但它是一种带有滑动零件的机电器件,会卡住或损坏。

因此速度传品 器在恶劣环境而耐久性又娶隶很高的场合中的应用逐断不受欢迎,然而速度传感器在便 携式分析和监测设备中还仍然保留并受欢迎。

这是由于它有下列优点:安装要求低,不蔺 娶专用电缆或复杂信号适调,并很易用积分电路读得位移值。

到目前为止,在空压机监测中最常用的测量加速度的传感器是压电式的。一个典型的压 电加速度计如图3-12所示。

它由一片或多片压电晶体元件组成,这些压电元件可以是天 然的,例如石英,也可以是人造的。

晶体元件由某种型式的重量作预加载倘,整个组件 密封在一个牢固的防护壳体中。
