空压机离开轴位移测量这个题目前,还应提到在每根轴上需要安装一个作相位参考用的 传感器问题。

相位参考空压机传感器是一个标准位移传感器,用来观察轴上每转一次的标记,譬 如一个键槽或一个孔。标记的宽度至少应比传感器测头大一倍,深度至少为1/8in。

空压机传感器的间隙应比标准位移传感器调得还要小些,约为0.040in,使得标记通过时, 振荡介调器至少输出一个10V (DC) 脉冲。

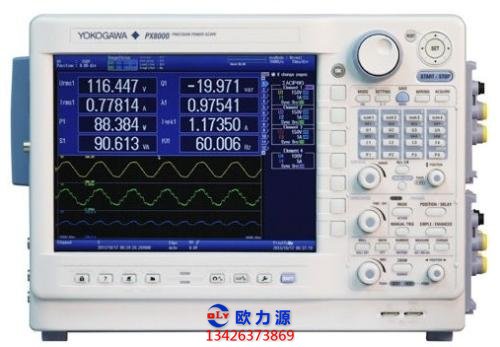

空压机示波器

脉冲施加到示波器的Z轴,产生一空白点,成为 波形和轨迹上的相位参考标记。

应注意在空压机标准涡流式位移测量系统 中,一个孔产生的是负向脉冲,而某些示波器却禽娶正向脉冲产生空白点。

此时,可以 在振荡解调器与示波器之间接一倒向放大器,也可将示波器改装成能用负向脉冲的方法 米解决此问题。

相位标记除了在波形和轨迹上作参考外,尚可用于下列其它目的,提供给 转划计指示速度; 用作频谱图水平轴的参考构成“阶次”图;

在平衡工序中测量空压机相位角 以及计算轴径向跳动的校正量。后者是如何完成的可解释如下:

1.假设整个信号是由径向跳动产生的,把在慢速滚动下显示的带有相位参考标记的 波形的一周分成8~10等分。一周必须从一个相位参考标记处开始到下一个标记处结束。

2.再将轴在正常转速下显示的第二个波形,与慢速滚动波形一样,从一个相位标记 到另一个相位标记分成同样的等分数。

3.从正常转速波形的每一等分量的幅值减去慢速波形每一等分量的幅值,再经过 反向即得一校正过的波形。

一个常见的错误是假设径向跳动总是叠加在振上,因此认为在表上读得的振动值 会由于存在径向跳动而比实际轴的运动值高。

此种假设是错误的,会将人引入歧途。湖为 根据径向跳动和轴运动之间的相位关系,两者之间可以发生相加、相减、相消或其它任 何情况。直到实际上相减了,我们才能知道两者的确切关系。
