微热再生干燥机

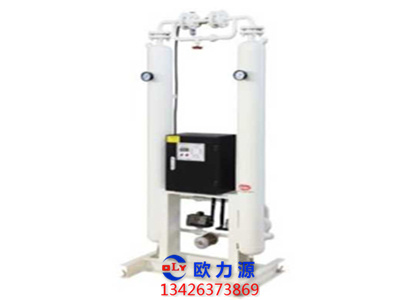

英格索兰微热再生干燥机
描述:
-标准吸干机供货范围:
-高效活性吸附剂,吸附能力强,使用寿命长
-单片机智能控制系统,合理的切换时间设计,保证出口气源品质稳定
-独特的简体结构设计,能保持98%的吸附热量,提高吸街能力,使再生更彻底
-卓越的气流分配设计,使气体能均匀通过吸附层,避免出现空洞现象
-额定进气压力0.7MPa;进气温度≤45°C;最高工作压力1.0MPa
-压力露点(-40°C)

-VLi微热再生式干燥机
-再生耗气量8%
型号 图号 流量m³/min 外形尺寸 (长*宽*高)mm 接口尺寸 重量
kg
D66VEi 47545795001 1.1 680*480*1650 R1/2 BSPT 145
D126VEi 47545796001 2.1 720*480*1950 R3/4 BSPT 190
D198VEi 47545797001 3.3 920*540*1800 R1 BSPT 330
D282VEi 47545798001 4.7 920*540*1950 R1-1/2 BSPT 380
D426VEi 47545799001 7.1 1000*560*2100 R1-1/2 BSPT 450
D660VEi 47545800001 11 1180*660*2260 R2 BSPT 530
D780VEi 47545855001 13 1180*660*2260 R2 BSPT 600
D960VEi 47545856001 16 1240*720*2250 DN650 FLG 860
D1260VEi 47545857001 21 1380*750*2480 DN80 FLG 990
D1560VEi 47545858001 26 1450*820*2540 DN80 FLG 1130
D1860VEi 47545859001 31 1560*880*2600 DN100 FLG 1280
D2520VEi 47545860001 42 1780*960*2600 DN100 FLG 1600
D3060VEi 47545861001 51 1860*1000*2800 DN125 FLG 1890
D3720VEi 47545862001 62 1100*1160*2800 DN125 FLG 2340
D4920VEi 47545863001 82 1300*1200*3000 DN150 FLG 3120
D6780VEi 47545864001 113 1400*1200*3050 DN150 FLG 4086
D7620VEi 47545865001 127 1600*1300*3050 DN150 FLG 4532
D8700VEi 47545866001 145 1800*1600*3220 DN150 FLG 5226

英格索兰微热吸附式干燥机

英格索兰吸附式干燥机

微热吸附干燥机特点
  1. 采用单片机控制系统,合理的切换时间设计,保证出口气源品质稳定
  2. 采用高效活性吸附剂,吸附能力强,耐磨损;使用寿命长
  3. 独特的筒体结构设计,能保存98%的吸附热量,提高吸解能力,使再生更彻底
  4. 精密计算各个工作阶段的时间,有效控制再生耗气量同时保证最稳定的压力露点
  5. 卓越的气流分配设计,使气体能均匀通过吸附层,不会出现空洞现象
  6. 最稳定的压力露点
  7. 活性氧化铝干燥剂,吸附能力强,吸水率高达99.9%,耐磨损
  8. 高品质的气动切换阀,动作灵敏,性能可靠

英格索兰微热吸干机的选择

微热吸附干燥机特点

热再生干燥机非常适用于大流量的应用。它需要的再生空气量较小, 7-8%的进气量就可保证干燥机的再生而几乎不需设置更多的流量。

使用条件:100℉进气温度,进气压力100psig,100℉的进气压力露点,最大5psig的压降,环境温度100℉。

运行参数:最大150psig进气压力,最小80psig进气压力。最大进气温度120℉,最小进气温度40℉。最大环境温度120℉,最小环境温度40℉。

英格索兰吸干机的安装要求

位置
  1. 吸附式干燥机应安装在四周通风良好、空气洁净的建筑物内。当 室内通风条件不良时,需在机房内安装换气排风设备。
  2. 吸附式干燥机与空压机之间应保持一定距离,以防止空压机产生的振动影响干燥机的正常运行。
  3. 吸附式干燥机应水平安装在平整的水泥地面上。
英格索兰空气管路

吸附式干燥机串接在气源系统中,最好在空气入口和出口之间并联旁路管道,中间设截止阀以供调试、维修和启动时使用。如气源中有油,则必须在吸附干燥机前加除油过滤器。

如净化气源对粉尘有要求则必须在吸附干燥机后加除尘过滤器。配管时还必须将吸附机底部两个排水口加球阀接至排水沟。

英格索兰电源及配线
  1. 应按铭牌上标定之电压、相数配置电源。
  2. 电压波动范围不得超过额定电压的10%。
  3. 干燥机壳体应可靠接地。

英格索兰空压机开机前的准备工作和调试

开机前的检查工作
  1. 在开机前仔细按铭牌上的内容进行逐条检查,进气压力、电 压、相数、接地情况等;
  2. 检查进出口连接管道是否正确,有无泄漏问题。
  3. 管道是否进行过吹扫。
  4. 检查管道上的进出气阀门是否已经打开。旁路是否已经关闭。
  5. 观察左右塔的压力表压力,正常压力值应一致。
开机运行
  1. 通上电源,操作面板上的电源指示灯亮;
  2. 首先确定干燥机的最大工作压力、实际入口压力、实际入口温 度、实际入口流量及露点要求后确定切换周期。
  3. 正常情况,开机后,一个吸附塔的压力保持不变,另一个吸附 塔的压力迅速下降到0,同时该塔的消音器能听到明显的排气 的声音并有气体排出。

英格索兰吸附式干燥机使用效果造成影响的因素

  1. 进气温度:进气温度不高于50℃。超过这个温度,会使干燥剂的吸收水分的能力大幅降低,每增加5℃,能力下降10%。所以低温空气进吸附式干燥机效果更好。
  2. 进气压力:进气压力必须符合吸附式干燥机铭牌上标注的工作压力。压缩空气的压力要在0.41MPa以上,否则会影响干燥机上气动阀门的正常工作。
  3. 再生压力(气量)的大小,对吸附式干燥机的再生效果产生很大的影响,避免使用较长切换周期。
  4. 液态水、油对吸附式干燥机影响非常大,会大幅缩短吸附剂的使用寿命。吸附式干燥机只能去除压缩空气中的气态水分。
  5. 当使用有热再生式干燥机时,高的再生加热温度会使吸附剂容易粉化,缩短使用寿命。

英格索兰吸干机的日常维护和保养

  1. 吸附式干燥机是带有压力容器的设备,因此工作压 力 绝不能超过铭牌上标明的最高工作压力。
  2. 吸附式干燥机在电力驱动下运行,请按国家电力标准进行安装。
  3. 在进行任何电气检修工作前,务必切断电源。
  4. 在进行任何阀件及机械检修或更换吸附材料前,务必关闭进出口阀门并释放压力。
吸附剂更换

注:使用正确的吸附剂对干燥机的正常运转是必要的,不能使用常用于潮解型干燥机的吸湿性盐类。

  1. 吸附剂更换时间
    在干燥机符合设计条件下操作,又没有机械故障而出口压力露点达不到所要求水平的情况下,这时候吸附剂要更换。
    注:吸附剂的寿命取决于进口空气质量,对进口空气适当过滤会延长吸附剂寿命。吸附剂寿命正常应为1-3年。
  2. 吸附剂更换过程。
  3. 干燥机降压后,切断电源。
  4. 从干燥塔上取出加料口和卸料口螺塞或法兰,排出失效的吸附剂。 在底部安放一个容器装吸附剂。
  5. 装上卸料口螺塞或法兰。
  6. 充填干的吸附剂,尽可能填满,不要夯实吸附剂。
  7. 装上加料口螺塞或法兰。
  8. 在另一个干燥塔上重复以上过程。
确保吸附剂干燥性
  1. 吸附剂是在密封容器里装运,使用前不能打开,避免受潮;如果吸附剂暴露在空气中,使用前可在204℃的炉中加热4小时。
  2. 如果干燥机中充填的不是干的吸附剂,为了使它干燥,有必要使干燥机实际进口流量减到最大进口流量的50%下操作。

控制气过滤器—滤芯更换

  1. 控制气过滤器中的滤芯应每年更换,如果滤芯上的压差妨碍了阀的动作,滤芯必须更换,控制气压力不能低于0.41MPa。
  2. 滤芯更换过程
    1. 旋出固定滤壳和头的环形圈,并取下滤壳和头的环形圈。
    2. 清洗滤壳。
    3. 旋出废弃的滤芯,接合处的O形密封圈不能再使用。
    4. 在新的滤芯顶部装上新的O形密封圈,并将滤芯旋入过滤器头,仅需用手指拧紧滤芯即可密封,不要用板手拧紧。
    5. 确认过滤器上大的O形密封圈在正确位置后,将滤壳装到滤头上。

警告:过滤器是一个内部有压力的装置,维修前须切断气流,关闭过滤器入口前截止阀,让过滤器泄压!
