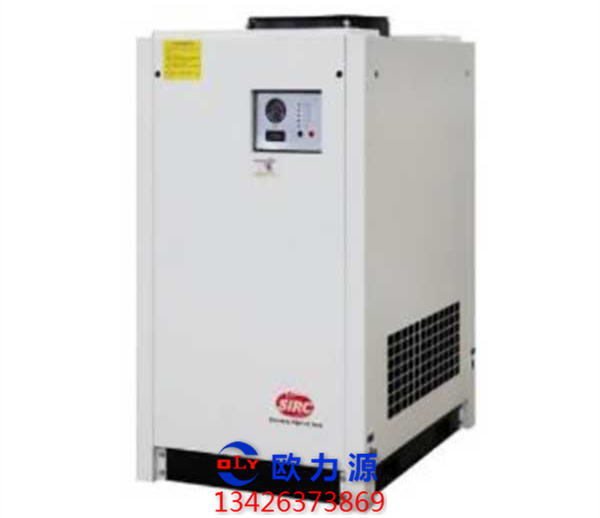

风冷式干燥机

风冷式干燥机
描述: 标准冷干机供货范围:
-热交换器采用三筒体结构,减少管道数量,降低体积和数量
-三合一耐腐蚀铝合金冷凝净化设计,避免了传统材料造成的内部管道腐蚀生锈
-预冷器和蒸发器内芯列管结构,确保高效换热,达到节能目的
-高效水汽分离器,除水效果显著,及时分离99%以上的液态水
-冷凝器顶部安装,不易堵塞,冷却效果好
-性能参数测试标准:环境温度40°C,进气温度45°C,工作压力0.7MPa
-冷却方式:风冷/水冷(D690V含以上机型)
-标准电源
220V/1/50HZ(D540VR含以上机型)
380V/50HZ 3相4线(D690含一下机型)
型号 图号 流量m³/min 电源
V/P/HZ
空气借口管径(进口/出口) 尺寸mm
L*W*H
重量
kg
D42VNR-A 23705270 0.7 220/1/50 0.75”BSPT 430*325*540 45
D72VNR-A 23705288 1.2 220/1/50 0.75”BSPT 430*325*540 52
D108VNR-A 23705296 1.8 220/1/50 1”BSPT 560*440*640 64
D206VNR-A 23705304 3.6 220/1/50 1.5”BSPT 680*500*810 90
D294VNR-A 23705312 4.9 220/1/50 1.5”BSPT 680*500*810 104
D342VNR-A 23705320 5.7 220/1/50 1.5”BSPT 680*500*810 120
D390VNR-A 23705338 6.5 220/1/50 1.5”BSPT 725*500*810 138
D444VNR-A 23705346 7.4 220/1/50 1.5”BSPT 775*500*810 155
D540VNR-A 23705353 9 220/1/50 1.5”BSPT 850*610*925 175
D690VNR-A 23705361 11.5 380/1/50 1.5”BSPT 950*750*1320 203
D810VNR-A 23705379 13.5 380/1/50 2”BSPT 1050*750*1320 245
D990VNR-A 23705387 16.5 380/1/50 2”BSPT 1175*800*1350 272
D1050VNR-A 23705395 17.5 380/1/50 2”BSPT 1175*800*1350 295
D1170VNR-A 23705403 19.5 380/1/50 2.5”BSPT 1420*900*1520 360
D1380VNR-A 23705411 23 380/1/50 3”BSPT 1550*900*1520 422
D1590VNR-A 23705429 26.5 380/1/50 4”BSPT 1700*900*1520 486
D1740VNR-A 23705437 29 380/1/50 4”BSPT 1700*900*1520 498
D2100VNR-A 23705445 35 380/1/50 4”BSPT 1800*980*1580 535
D2340VNR-A 23705452 39 380/1/50 4”BSPT 1800*980*1580 610
D2700VNR-A 23705460 45 380/1/50 4”BSPT 1850*1000*1650 655
D3090VNR-A 23705478 51.5 380/1/50 5”BSPT 1850*1000*1650 720
D3480VNR-A 23705486 58 380/1/50 5”BSPT 2000*1080*1750 825
D4080VNR-A 23705494 68 380/1/50 5”BSPT 2200*1080*1750 910
D4200VNR-A 23705502 70 380/1/50 5”BSPT 2200*1080*1750 930
D4560VNR-A 23705510 76 380/1/50 6”BSPT 2200*1080*1730 1080
D4800VNR-A 23705528 80 380/1/50 6”BSPT 2200*1080*1730 1210
D5520VNR-A 23705536 92 380/1/50 6”BSPT 2400*1200*1950 1375
D5940VNR-A 23705544 99 380/1/50 6”BSPT 2400*1200*1950 1420
D7680VNR-A 23705551 128 380/1/50 6”BSPT 2400*1550*1920 1750
D8700VNR-A 23705569 145 380/1/50 8”BSPT 2700*1750*1650 2000

英格索兰冷冻式干燥机(风冷)

ISO国际标准

ISO 8573.1 Air Quality Classes 空气品质
压缩空气品质是非常重要, ISO国际标准组织在2001更改了ISO8573.1空气品质如下

V系列冷冻式冷干机

  • 流量 : 0.7 – 145 m3/m
  • 最高压力 : 10 barg
  • 露点水平符合ISO 8573-1 第六等级
  • 风冷 / 水冷 (11.5m3/m 以上)

(性能参数以环境温度:35°C,进气温度:40°C, 工作压力: 7 barg)

型号命名
英格索兰V系列冷干机型号

V系列冷干机的特点介绍

合金铝换热器

常见材料——主要是传统的碳钢为材质的,容易频繁的腐蚀堵塞、容易冰堵、内部泄漏等等问题。

新款冷干机将完全颠覆传统的一些模式,采用合金铝的材质作为换热器的,类似的材料在汽车的气缸、英格索兰的超级管道上都可以看到,是一种新兴的合金材料。

通过阳极氧化处理的这种壳体,完全避免了材料腐蚀、筒体泄漏等问题。

高效节能的产品
在换热器的设计中首次采用了三仓式设计理念,冷空气仓和热空气仓完全隔离,从而确保在蒸发端的冷量损耗降到最低。
英格索兰高效节能产品
高效气水分离器
能将制冷系统凝结产生的99%水份及时排出。在进气温度40度,环境温度35度的情况下,压力露点小于10度;完全超过了中国国家检测机构的最高标准要求。
英格索兰空压机
操作和日常维护简便
采用了风冷凝器顶置方式,灰尘不易粘附在翅片上,极大的减少了日常维护的时间和成本
箱板采用抽拉式结构,方便拆卸
铝合金换热器采用螺丝连接,能很方便的将内芯拉出
无需专用工具
操作和日常维护简便
操作方便到只要按下启停按钮,而不需要其它的设置和修改程序。
英格索兰工厂
英格索兰生产车间
露点和压差保证
1.通过中国国家权威合肥通用所验证测试
2.通过上海英格索兰测试

V系列冷干机安装要求

安装环境
环境温度
2℃~45℃
其他条件
通风良好
如果差的话安装换气排风设备
空气洁净
无腐蚀性成分(如氨类)
排水口, 隔离和旁通
直达排水沟
避免污染
捆绑结实
截止阀
入口和出口安装
旁通阀
之间安装

V系列冷干机安装要求

水冷机器的水质要求
与空压机之间
至少4~5米距离
避免空压机震动影响
设备进风口
与墙体>1.5米
二台设备避免进风口直对排风口
设备四周
留出一定间距
方便维修
四周间距
与空压机之间
至少4~5米距离
避免空压机震动影响
设备进风口
与墙体>1.5米
二台设备避免进风口直对排风口
设备四周
留出一定间距
方便维修

V系列冷干机安装要求

系统配置安装
注意点
储气罐前置
降低温度和水分
减轻冷干机工作负荷
过滤器
前置以消除颗粒
后置以过滤油和水
