首页 > 整机展示 > 双螺杆空压机 (1m³-1.6m³)

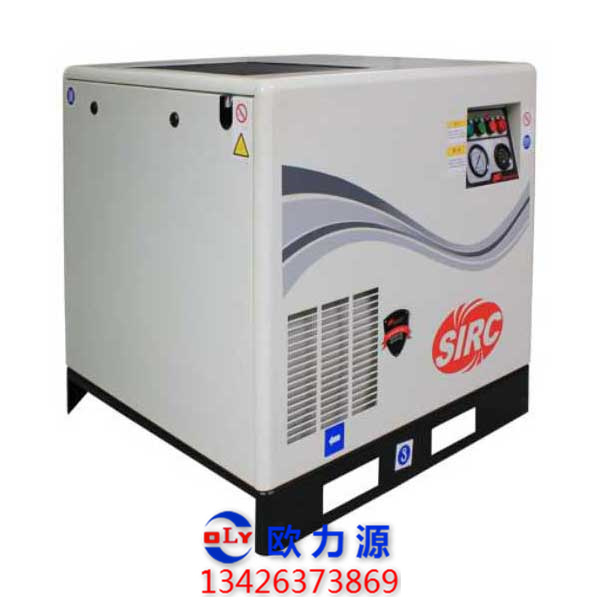

双螺杆空压机 (1m³-1.6m³)

描述:
-标准空压机供货范围:
-冷风型40度环境温度设计,满足全天候运行的要求
-一体化主机,内置双层圆锥滚柱轴承设计
-380V/3Ph/50hz,IEC标准设计,IP23 ODP三相感应电机
-自动启/停控制&恒速运行 控制器
-继电器控制器
-冷热室隔离设计
-噪音声压为:69-70 dBA
-易于维护保养的Poly-V型皮带驱动装置
-机组尺寸(mm)及重量:底座型:826L*759W*782H 280Kg
-带272升储气罐型:1437L*763W*1433H 397Kg
型号 图号 功率
KW
压力
Bar(g)
气量
m³/min
冷却方式
A/C W/C
尺寸
L*W*H mm
重量
kg
V5-7 4098543 5.5 7 0.83 A/C 826*759*782 280
V5-8 24098550 5.5 8 0.78 A/C 826*759*782 280
V5-10 24098568 5.5 10 0.7 A/C 826*759*782 280
V7-7 24098576 7.5 7 1.1 A/C 826*759*782 280
V7-8 24098584 7.5 8 1.03 A/C 826*759*782 280
V7-10 24098592 7.5 10 0.91 A/C 826*759*782 280
V11-7 24098600 11.0 7 1.63 A/C 826*759*782 280
V11-8 24098618 11.0 8 1.52 A/C 826*759*782 280
V11-10 24098626 11.0 10 1.35 A/C 826*759*782 280

SIRC V系列 5.5-11KW产品介绍

V系列的产品特点—模块化设计

整机结构预览

V系列的产品特点—模块化设计

整机结构预览

V系列的产品特点—模块化设计

主机模块
采用了久经考验的英格索兰螺杆主机。
完全整合了主机、分离系统和内部连接管道。
内置通道,消除了软管及接头处的泄漏等故障。
带可旋转拆卸油分离芯的两级高效分离系统 。
旋式油滤和油分 易耗件维护更换方便
高效一体式压缩模块,整合了主机和油分离器减少管路和接头,降低泄漏

V系列的产品特点—模块化设计

传动驱动模块

  • 标准ODP电机配置,TEFC电机选项
  • 转速: 2930rpm
  • 电压: 415V & 380V
  • 双轴电机,配置一体化冷却风扇,无需再额外增加风扇电机。
  • 前后轴承永久润滑。
  • DOL启动,7kW和11kW提供SD选项。
  • 防护等级 IP23
  • 最高运行环境温度达到 40℃

V系列的产品特点—模块化设计

传动驱动模块

传动部分标准配置Poly-V皮带
进口 Poly-V皮带,比传统皮带寿命更长
整个使用期内,能确保皮带直线度完好,并保持理想的张紧度。
提供均衡的轴承负载和皮带磨损,从而延长了皮带的使用寿命。
减振垫
标配4个减振垫 ,减小振动,降低噪音

V系列的产品特点—模块化设计

冷却模块

冷却器
一体化冷却器整合了油冷和后冷
顶部排风,避免热气回流,优化冷却效果。
最高排气温度: 102℃/215℉
冷却风扇
离心式一体化冷却风扇,省去了风扇电机,节省能源
均匀冷却
运行噪音低

V系列的产品特点—模块化设计

控制模块

控制面板
① 电源指示灯
② 开机按钮
③ 启停开关
④ 故障显示 - 红灯亮表示故障停机
⑤ 压力表
⑥ 计时器

V系列的产品特点—模块化设计

控制模块

电气控制
① 压力开关控制启停
② 可选择设定调节器的运行压力低于
    压力开关压力,用调节器控制加/卸载
③ 高温停机保护
④ 电机过载保护
⑤ 超压安全减压系统

V系列的产品特点—模块化设计

冷室/热室设计

机组内部冷热区域分开的设计方式
冷室部分
包括电机、冷却循环和控制系统
隔绝了主机辐射热对电机运行的 影响,延长电机使用寿命
降低机箱温度,有利于冷却效果
热室部分
主机压缩循环
快速达到主机运行温度,以消除任何冷凝水产生的可能性
隔离和减少主机噪音,达到静音运行

V系列的产品特点——高可靠性

工业级噪音等级
72dBA低噪音运行
一体化离心式冷却风扇,冷却效果佳,噪音低
钣金隔音罩壳

V系列的产品特点——易于服务

安装维护简便
各侧面板均可拆卸,方便现场安装和维护
机组排气口即接即用。
内部布局合理,有充裕的空间方便检测维护
旋式分离芯,更换快捷
底座型底架方便使用叉车运输和移动

V系列的产品特点——易于服务

服务和维修灵活

  • 易损件更换方便
  • 可拆卸的侧面板使
    维修非常容易
  • Poly-V 型皮带使用寿命长,拆
    下面板和保护罩即可更换
  • 顶置式冷却空气排风简化了
    现场排风

V系列的产品特点—人性化设计

  • 边角采用圆弧设计,坚固,安全
  • 45°斜向上控制器面板,易于读取和使用

V系列的产品特点—人性化设计

提供储气罐和冷凝水排放选项

储气罐
272L标准配置,500L选项
GB标准,11barg储气罐
冷凝水排放
标准配置手动排污阀
可选配 EDV自动排污(推荐使用)

英格索兰产品特点介绍

主动驱动

连接方式

  优势 弱势
皮带连接 柔性连接,冲击较小 效率相对较低,需要日常维护
连轴器连接 柔性连接,冲击较小 效率相对较低,需要日常维护
齿轮连接 刚性连接,效率较高,无需要日常维护 冲击和噪音相对较大

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定
进气端采用滚柱轴承
排气端采用一对背对背滚椎轴承
特殊设计的储油槽,避免干摩擦

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定

采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升

高效低速电机

电机防护等级—— IP 55

防护等级
(第一位数字)
含 义
(防止固体物体进入内部的等级)
防护等级
(第二位数字)
含 义
(防止水进入内部的等级)
0 无防护 0 无防护
1 防护大于50mm的固体进入内部 1 防滴
2 防护大于12mm的固体进入内部 2 15°防滴(倾斜15度时仍可防止滴水侵入)
3 防护大于2.5mm的固体进入内部 3 防淋水
4 防护大于1mm的固体进入内部 4 防溅
5 防尘进入内部 5 防喷水
6 尘密进入内部 6 防海浪或强力喷水
    7 浸水
    8 潜水

高效低速电机

电机温升,绝缘等级

  电动机的绝缘等级是指其所用绝缘材料的耐热等级
允许温升是指电动机的温度与周围环境温度相比升高的限度
附注:绝缘等级分为以下七个等级,每一个等级温度(℃)如下
  Y级 A级 E级 B级 F级 H级 C级
最高允许温度(℃) 90 105 120 130 155 180 180以上
绕组温升限值(K)   60 75 80 100 125 125以上

如绝缘等级为F级,温升为B级,那么电机运行的最高环境温度应该小于155-80=75 ℃。

高效低速电机

TEFC电机与ODP电机的比较

电机类型 优点 缺点
TEFC闭式电机

1)适用范围广

2)电机维护工作量小

3)受环境湿度潮气影响最小

1)电机的价格较高

2)重量、体积较大

ODP开式电机

1)价格较低

2)尺寸较小、重量较轻

3)散热能力强,绝缘不易老化

1)维护工作量稍大

2)不能用于环境恶劣的场合,特别是环境湿度长期较大地区

智能控制模块

常见空压机控制方式

继电器控制 较早微电脑控制 微电脑控制

  • 运行参数显示内容少
  • 控制方式单一
  • 操作简单
  • 对操作环境要求低
  • 读数较可靠
  • 维修和更换方便
  • 价格低廉
  • 运行参数显示内容少
  • 控制方式简单
  • 无标准远控信号输出
  • 操作简单
  • 维修和更换较复杂
  • 运行参数显示内容全面
  • 检测功能强
  • 多种气量调节方式
  • 故障报警和原因显示
  • 故障历史记录

油分离和过滤模块

油分离器
油和气的混合物由分离器底部切向进入
分离机理:离心、聚凝、阻截
经过三重分离后压缩空气的含油量应低于3PPM

油过滤器

除去油系统中的金属微粒和杂质等

保护主机轴承和转子

过滤精度达到5微米

冷却模块

离心风扇

气流沿风扇径向流动

优点:
较高的风压
较低的噪音等级
送风量更多
镰刀式轴流风扇

气流沿风扇轴向流动

优点:
尺寸较小
重量较轻
需要较小的安装空间

阀件

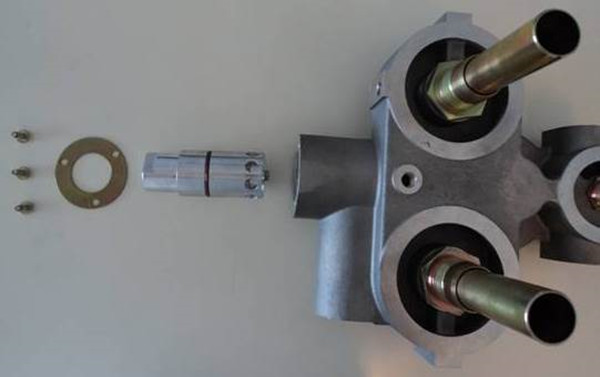

最小压力阀组件

英格索兰压力阀组件
最小压力阀的作用:
1.维持油气分离器内的压力
2.减小油气分离芯在卸载时前后的压差

阀件

温控阀的作用

防止突然故障停机

控制压缩空气的排气温度

控制冷却油的油温

  • 如油温低于吸入压缩空气的露点温度,会使空气中的水汽析出, 造成冷却油的乳化失效
  • 如油温过高则不能带走压缩过程中更多的热,使主机排气温度升高

密封

密封种类
锥面密封
平面密封
迷宫密封
……
O型圈的优势:
高耐腐蚀性,适用于油、水、气及其他混合介质
高耐磨性,密封面磨损后具有自动弹性补偿功能
良好的自润滑性能.可作无油润滑密封
结构简单,安装方便,且有自密封作用,密封性能可靠
