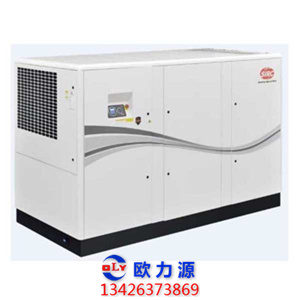

双螺杆空压机 (7.3m³-13m³)

V45-75KW
单级压缩喷油螺杆空气压缩机
描述
-标准空压机供货范围:
-冷风型40度环境温度设计,满足全天候运行的要求
-使用久经考验的Ingersoll Rand主机,高效,稳定
-380V/3Ph/50hz,IEC标准设计,IP55 TEFC三相感应电机
-西门子电器元件
-大屏幕电脑控制器,可选择中/英文两种语言,操作界面友好
-预留RS485通讯接口,可实现自联控或远程控制
-可设备多种工作状态,满足生产节奏更改需求
-边角采用圆弧设计,坚固,安全
-一体化镰刀式风扇冷却系统,显著降低噪音
-全系列采用齿轮传动,终身无须维护
-机组尺寸(mm):2367L*1234W*1548H
型号 图号 功率
KW
压力
Bar(g)
气量
m³/min
冷却方式
A/C W/C
尺寸
L*W*H mm
重量
kg
V45-7 23778343 45 7 7.6 A/C 2367*1234*1548 1519
V45-8 23778350 45 8 7.3 A/C 2367*1234*1548 1519
V45-10 23778368 45 10 6.5 A/C 2367*1234*1548 1519
V55-7 23778376 55 7 10.5 A/C 2367*1234*1548 1552
V55-8 23778384 55 8 9.4 A/C 2367*1234*1548 1552
V55-10 23778392 55 10 8.3 A/C 2367*1234*1548 1552
V55-11 23778400 55 11.4 7.6 A/C 2367*1234*1548 1552
V55-7W 非标 55 7 10.5 W/C 2367*1234*1548 1601
V55-8W 非标 55 8 9.4 W/C 2367*1234*1548 1601
V55-10W 非标 55 10 8.3 W/C 2367*1234*1548 1601
V55-11W 非标 55 11.4 7.6 W/C 2367*1234*1548 1601
V75-7 23778418 75 7 13.4 A/C 2367*1234*1548 1642
V75-8 23778426 75 8 12.5 A/C 2367*1234*1548 1642
V75-10 23778434 75 10 11.0 A/C 2367*1234*1548 1642
V75-11 23778442 75 11.4 10.2 A/C 2367*1234*1548 1642
V75-7w 非标 75 7 13.4 W/C 2367*1234*1548 1693
V75-8w 非标 75 8 12.5 W/C 2367*1234*1548 1693
V75-10w 非标 75 10 11.0 W/C 2367*1234*1548 1693
V75-11w 非标 75 11.4 10.2 W/C 2367*1234*1548 1693

英格索兰 45-75KW产品介绍

英格索兰V系列的产品特点—模块化设计

进气模块
模块集成:
进气过滤器
进气阀
电磁阀
特点:
方便更换操作的进气过滤器
高效进气
集成电磁阀,减少了电磁阀数量
油过滤模块
模块集成:
油滤集成基座
油过滤器
温控阀
特点:
方便更换操作的油过滤器
集成温控阀
精确控制油温,避免冷凝水析出

英格索兰V系列的产品特点—模块化设计

控制模块
模块集成:
电控箱
电气元件——西门子品牌
V-Tech智能控制器
控制器特点:
多达20种语言可选,标准中英文显示
高清晰LED白屏显示
MODBUS远程监控
多达22种故障报警
服务商信息显示,让您更容易找到我们
可选12个独立用户,可设置12种工作状态

英格索兰V系列的产品特点—高可靠性

防止泄漏
模块化的设计减少了管路连接,降低了泄漏的可能性
所有管道连接都采用了O型圈密封
油过滤和分离模块,完全无需管道进行连接!
含油量低于3ppm

英格索兰V系列的产品特点—高可靠性

  • 独特的风道设计

英格索兰V系列的产品特点—高可靠性

  • 一体化镰刀式风扇冷却系统,使得冷却可靠性和效率得以提高
专利设计的镰刀式风扇,有效增加风量,降低了风扇电机功率
镰刀式风扇同时能够有效
降低噪音

英格索兰V系列的产品特点—高可靠性

  • 独立油冷却器和后冷却器布置,避免不同的热膨胀程度造成的冷却器失效

英格索兰V系列的产品特点—易于服务

  • 内部元件布置合理,服务空间大。所有需要服务的元器件都处在易于触及的位置

英格索兰V系列的产品特点—易于服务

  • 全系列采用齿轮传动,终身无须维护。

英格索兰V系列的产品特点—易于服务

  • 独特的可拆卸铰链式门板,最大程度上实现了检修的便捷性
  • 所有门板都能打开并卸下,方便进行所有维护和服务的项目
  • 特有的油气分离桶体盖设计,无须将端盖整体取下,就能轻松更换滤芯

英格索兰V系列的产品特点—易于服务

  • 冷却器两侧预留吹扫清洗口
  • 回油管小孔接头具有可视功能

英格索兰V系列的产品特点—人性化设计

  • 边角采用圆弧设计,坚固,安全
  • 45°斜向上控制器面板,中英文显示,易于读取和使用

英格索兰V系列的产品特点—人性化设计

  • 一体化镰刀式风扇冷却系统,显著降低噪音

英格索兰产品特点介绍

主动驱动

连接方式

  优势 弱势
皮带连接 柔性连接,冲击较小 效率相对较低,需要日常维护
连轴器连接 柔性连接,冲击较小 效率相对较低,需要日常维护
齿轮连接 刚性连接,效率较高,无需要日常维护 冲击和噪音相对较大

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定
进气端采用滚柱轴承
排气端采用一对背对背滚椎轴承
特殊设计的储油槽,避免干摩擦

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定

采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升

高效低速电机

电机防护等级—— IP 55

防护等级
(第一位数字)
含 义
(防止固体物体进入内部的等级)
防护等级
(第二位数字)
含 义
(防止水进入内部的等级)
0 无防护 0 无防护
1 防护大于50mm的固体进入内部 1 防滴
2 防护大于12mm的固体进入内部 2 15°防滴(倾斜15度时仍可防止滴水侵入)
3 防护大于2.5mm的固体进入内部 3 防淋水
4 防护大于1mm的固体进入内部 4 防溅
5 防尘进入内部 5 防喷水
6 尘密进入内部 6 防海浪或强力喷水
    7 浸水
    8 潜水

高效低速电机

电机温升,绝缘等级

  电动机的绝缘等级是指其所用绝缘材料的耐热等级
允许温升是指电动机的温度与周围环境温度相比升高的限度
附注:绝缘等级分为以下七个等级,每一个等级温度(℃)如下
  Y级 A级 E级 B级 F级 H级 C级
最高允许温度(℃) 90 105 120 130 155 180 180以上
绕组温升限值(K)   60 75 80 100 125 125以上

如绝缘等级为F级,温升为B级,那么电机运行的最高环境温度应该小于155-80=75 ℃。

高效低速电机

TEFC电机与ODP电机的比较

电机类型 优点 缺点
TEFC闭式电机

1)适用范围广

2)电机维护工作量小

3)受环境湿度潮气影响最小

1)电机的价格较高

2)重量、体积较大

ODP开式电机

1)价格较低

2)尺寸较小、重量较轻

3)散热能力强,绝缘不易老化

1)维护工作量稍大

2)不能用于环境恶劣的场合,特别是环境湿度长期较大地区

智能控制模块

常见空压机控制方式

继电器控制 较早微电脑控制 微电脑控制

  • 运行参数显示内容少
  • 控制方式单一
  • 操作简单
  • 对操作环境要求低
  • 读数较可靠
  • 维修和更换方便
  • 价格低廉
  • 运行参数显示内容少
  • 控制方式简单
  • 无标准远控信号输出
  • 操作简单
  • 维修和更换较复杂
  • 运行参数显示内容全面
  • 检测功能强
  • 多种气量调节方式
  • 故障报警和原因显示
  • 故障历史记录

油分离和过滤模块

油分离器
油和气的混合物由分离器底部切向进入
分离机理:离心、聚凝、阻截
经过三重分离后压缩空气的含油量应低于3PPM

油过滤器

除去油系统中的金属微粒和杂质等

保护主机轴承和转子

过滤精度达到5微米

冷却模块

离心风扇

气流沿风扇径向流动

优点:
较高的风压
较低的噪音等级
送风量更多
镰刀式轴流风扇

气流沿风扇轴向流动

优点:
尺寸较小
重量较轻
需要较小的安装空间

阀件

最小压力阀组件

英格索兰压力阀组件
最小压力阀的作用:
1.维持油气分离器内的压力
2.减小油气分离芯在卸载时前后的压差

阀件

温控阀的作用

防止突然故障停机

控制压缩空气的排气温度

控制冷却油的油温

  • 如油温低于吸入压缩空气的露点温度,会使空气中的水汽析出, 造成冷却油的乳化失效
  • 如油温过高则不能带走压缩过程中更多的热,使主机排气温度升高

密封

密封种类
锥面密封
平面密封
迷宫密封
……
O型圈的优势:
高耐腐蚀性,适用于油、水、气及其他混合介质
高耐磨性,密封面磨损后具有自动弹性补偿功能
良好的自润滑性能.可作无油润滑密封
结构简单,安装方便,且有自密封作用,密封性能可靠

英格索兰 45-75KW产品介绍

英格索兰V系列的产品特点—模块化设计

控制模块
模块集成:
电控箱
电气元件——西门子品牌
V-Tech智能控制器
控制器特点:
多达20种语言可选,标准中英文显示
高清晰LED白屏显示
MODBUS远程监控
多达22种故障报警
服务商信息显示,让您更容易找到我们
可选12个独立用户,可设置12种工作状态

英格索兰V系列的产品特点—高可靠性

防止泄漏
模块化的设计减少了管路连接,降低了泄漏的可能性
所有管道连接都采用了O型圈密封
油过滤和分离模块,完全无需管道进行连接!
含油量低于3ppm

英格索兰V系列的产品特点—模块化设计

进气模块
模块集成:
进气过滤器
进气阀
电磁阀
特点:
方便更换操作的进气过滤器
高效进气
集成电磁阀,减少了电磁阀数量
油过滤模块
模块集成:
油滤集成基座
油过滤器
温控阀
特点:
方便更换操作的油过滤器
集成温控阀
精确控制油温,避免冷凝水析出

英格索兰V系列的产品特点—高可靠性

  • 独特的风道设计

英格索兰V系列的产品特点—高可靠性

  • 一体化镰刀式风扇冷却系统,使得冷却可靠性和效率得以提高
专利设计的镰刀式风扇,有效增加风量,降低了风扇电机功率
镰刀式风扇同时能够有效
降低噪音

英格索兰V系列的产品特点—高可靠性

  • 独立油冷却器和后冷却器布置,避免不同的热膨胀程度造成的冷却器失效

英格索兰V系列的产品特点—易于服务

  • 内部元件布置合理,服务空间大。所有需要服务的元器件都处在易于触及的位置

英格索兰V系列的产品特点—易于服务

  • 全系列采用齿轮传动,终身无须维护。

英格索兰V系列的产品特点—易于服务

  • 独特的可拆卸铰链式门板,最大程度上实现了检修的便捷性
  • 所有门板都能打开并卸下,方便进行所有维护和服务的项目
  • 特有的油气分离桶体盖设计,无须将端盖整体取下,就能轻松更换滤芯

英格索兰V系列的产品特点—易于服务

  • 冷却器两侧预留吹扫清洗口
  • 回油管小孔接头具有可视功能

英格索兰V系列的产品特点—人性化设计

  • 边角采用圆弧设计,坚固,安全
  • 45°斜向上控制器面板,中英文显示,易于读取和使用

英格索兰V系列的产品特点—人性化设计

  • 一体化镰刀式风扇冷却系统,显著降低噪音

英格索兰产品特点介绍

主动驱动

连接方式

  优势 弱势
皮带连接 柔性连接,冲击较小 效率相对较低,需要日常维护
连轴器连接 柔性连接,冲击较小 效率相对较低,需要日常维护
齿轮连接 刚性连接,效率较高,无需要日常维护 冲击和噪音相对较大

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定
进气端采用滚柱轴承
排气端采用一对背对背滚椎轴承
特殊设计的储油槽,避免干摩擦

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定

采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升

高效低速电机

电机防护等级—— IP 55

防护等级
(第一位数字)
含 义
(防止固体物体进入内部的等级)
防护等级
(第二位数字)
含 义
(防止水进入内部的等级)
0 无防护 0 无防护
1 防护大于50mm的固体进入内部 1 防滴
2 防护大于12mm的固体进入内部 2 15°防滴(倾斜15度时仍可防止滴水侵入)
3 防护大于2.5mm的固体进入内部 3 防淋水
4 防护大于1mm的固体进入内部 4 防溅
5 防尘进入内部 5 防喷水
6 尘密进入内部 6 防海浪或强力喷水
    7 浸水
    8 潜水

高效低速电机

电机温升,绝缘等级

  电动机的绝缘等级是指其所用绝缘材料的耐热等级
允许温升是指电动机的温度与周围环境温度相比升高的限度
附注:绝缘等级分为以下七个等级,每一个等级温度(℃)如下
  Y级 A级 E级 B级 F级 H级 C级
最高允许温度(℃) 90 105 120 130 155 180 180以上
绕组温升限值(K)   60 75 80 100 125 125以上

如绝缘等级为F级,温升为B级,那么电机运行的最高环境温度应该小于155-80=75 ℃。

高效低速电机

TEFC电机与ODP电机的比较

电机类型 优点 缺点
TEFC闭式电机

1)适用范围广

2)电机维护工作量小

3)受环境湿度潮气影响最小

1)电机的价格较高

2)重量、体积较大

ODP开式电机

1)价格较低

2)尺寸较小、重量较轻

3)散热能力强,绝缘不易老化

1)维护工作量稍大

2)不能用于环境恶劣的场合,特别是环境湿度长期较大地区

智能控制模块

常见空压机控制方式

继电器控制 较早微电脑控制 微电脑控制

  • 运行参数显示内容少
  • 控制方式单一
  • 操作简单
  • 对操作环境要求低
  • 读数较可靠
  • 维修和更换方便
  • 价格低廉
  • 运行参数显示内容少
  • 控制方式简单
  • 无标准远控信号输出
  • 操作简单
  • 维修和更换较复杂
  • 运行参数显示内容全面
  • 检测功能强
  • 多种气量调节方式
  • 故障报警和原因显示
  • 故障历史记录

油分离和过滤模块

油分离器
油和气的混合物由分离器底部切向进入
分离机理:离心、聚凝、阻截
经过三重分离后压缩空气的含油量应低于3PPM

油过滤器

除去油系统中的金属微粒和杂质等

保护主机轴承和转子

过滤精度达到5微米

冷却模块

离心风扇

气流沿风扇径向流动

优点:
较高的风压
较低的噪音等级
送风量更多
镰刀式轴流风扇

气流沿风扇轴向流动

优点:
尺寸较小
重量较轻
需要较小的安装空间

阀件

最小压力阀组件

英格索兰压力阀组件
最小压力阀的作用:
1.维持油气分离器内的压力
2.减小油气分离芯在卸载时前后的压差

阀件

温控阀的作用

防止突然故障停机

控制压缩空气的排气温度

控制冷却油的油温

  • 如油温低于吸入压缩空气的露点温度,会使空气中的水汽析出, 造成冷却油的乳化失效
  • 如油温过高则不能带走压缩过程中更多的热,使主机排气温度升高

密封

密封种类
锥面密封
平面密封
迷宫密封
……
O型圈的优势:
高耐腐蚀性,适用于油、水、气及其他混合介质
高耐磨性,密封面磨损后具有自动弹性补偿功能
良好的自润滑性能.可作无油润滑密封
结构简单,安装方便,且有自密封作用,密封性能可靠
