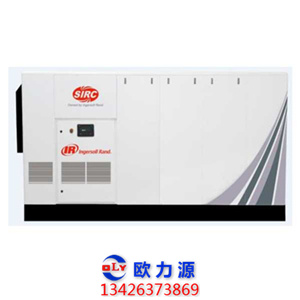

VSD变频空压机 (30m³-40m³)

英格索兰变频空压机
描述:
-标准空压机供货范围:
-风冷/水冷两种型号
-使用久经考验的Ingersoll Rand主机,高效,稳定
-真正变频电机,IP55 TEFC三相感应电机
-优异的矢量性能变频器,40%-100%的变频范围
-标配直流电抗器,有效消除高次谐波,减少辐射干扰
-西门子电器元件
-大屏幕电脑控制器
-中英文显示,操作界面友好
-预留RS485通讯接口,可实现自联控或远程控制
-可设备多种工作状态,满足生产节奏更改需求
-一体化镰刀式风扇冷却系统,显著降低噪音
-全系列采用齿轮传动,终身无须维护
-机组尺寸(mm):电压380V:4000L*1930W*2175H
型号 围号 功率 压力 气量 冷却方式 尺寸 重量
V200-7A VSD 380V IP23 非标 200 7 13.7-34.3 A/C 4050*1930*2175 5100
V200-8A VSD 380V IP23 非标 200 8 13.2-32.9 A/C 4050*1930*2175 5100
V200-10A VSD 380V IP23 非标 200 10 12.1-30.2 A/C 4050*1930*2175 5100
V200-7W VSD 380V IP23 非标 200 7 13.7-34.3 W/C 4050*1930*2175 5208
V200-8W VSD 380V IP23 非标 200 8 13.2-32.9 W/C 4050*1930*2175 5208
V200-10W VSD 380V IP23 非标 200 10 12.1-30.2 W/C 4050*1930*2175 5208
V250-7A VSD 380V IP23 非标 250 7 17.8-44.6 A/C 4050*1930*2175 5100
V250-8A VSD 380V IP23 非标 250 8 17.2-43.0 A/C 4050*1930*2175 5100
V250-10A VSD 380V IP23 非标 250 10 15.5-38.8 A/C 4050*1930*2175 5100
V250-7W VSD 380V IP23 非标 250 7 17.8-44.6 W/C 4050*1930*2175 5208
V250-8W VSD 380V IP23 非标 250 8 17.2-43.0 W/C 4050*1930*2175 5208
V250-10W VSD 380V IP23 非标 250 10 15.5-38.8 W/C 4050*1930*2175 5208

英格索兰——变频空压机介绍

变频原理

变频器——是利用电力半导体器件的通断作用将固定频率的电源(一般为380V, 50HZ)变为频率和电压可调的电能控制装置
现在使用的变频器主要采用交—直—交方式,先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

电机转速:n=60f/p(1-s)
f — 频率; p —电机极对数; s — 转差率

变频空压机的优势

  • 根据实际用气量调节电机转速
  • 用气量低时空压机自动休眠
  • 变频器本身是一个软启动装置
  • 能对压力实现快速调节控制
  • 气压稳定性提高
  • 运行频率低
  • 机械噪音低
启动平稳
无启动电流峰值
减少了电气元件的负担
对电网没有冲击,非常有利于电网不稳定地区的用户
无启动冲击
启动扭矩低
对机械零部件冲击小
使用寿命延长
输出压力稳定
变频控制将压力带维持在0.1bar内
无需配置大的储气罐
压力不会超过所需值,无能源浪费

变频电机

普通电机在低频下运行会产生的问题:

  • 1.绝缘强度问题
  • 2.共振问题
  • 3.效率问题
  • 4.温升问题
  • 5.谐波电磁噪声问题
  • 6.对频繁启动、制动的适应能力问题

变频电机的特点:

1.电磁设计
尽可能减小定子与转子的电阻
主磁路设计成不饱和状态
增加电动机的电感
2.结构设计
绝缘等级一般为F级或以上
增强构建及整体的刚性
强迫通风冷却


变频器

优异的矢量性能
低频转矩特性好
转速控制精度高
对负载和控制命令响应快
标配直流电抗器
可有效提高输入侧的功率因数
提高变频器整机效率和热稳定性
有效消除输入侧的高次谐波影响,减少对外传导和辐射干扰
全方位的保护
独立风道设计——保证变频器的散热,提高可靠性
安全自检功能——上电时自动检测电机是否短路,保护电机和变频器
防雷设计——内置雷击过电流保护,提高对感应雷的自我保护能力
封闭式结构——外壳采用具有防尘、防潮、防霉菌的三防漆处理工艺

V45-160 VSD

  • 主机驱动模块
  • 进气模块
  • 油过滤模块
  • 电控模块
主要特点:
齿轮直联
边角采用圆弧设计,坚固,安全
模块化设计
O型圈密封,防泄漏
独特风道设计
高效冷却系统
人性化设计


高效冷却系统

高效的冷却系统——只有高端变频机才采用双变频系统

冷却风扇采用设计的镰刀式风扇,有效增加风量

风扇电机采用变频控制
真正高端的变频空压机,主电机和风扇电机均为变频控制,能耗平均降低50%,并进一步降低噪音
仅英格索兰和神钢的部分机型有此功能
风扇电机根据排气温度调节转速
可根据客户现场修改风扇启停温度,避免频繁启停

保持空压机系统稳定的运行温度,提高元器件的可靠性和耐久性

人性化设计

  • 独特的可拆卸铰链式门板,最大程度上实现了检修的便捷性
  • 所有门板都能打开并卸下,方便维护
  • 油分离器顶盖旋转设计,无须将端盖整体取下,就能轻松更换滤芯
  • 冷却器两侧预留吹扫清洗口
  • 回油管小孔接头具有可视功能
主要特点:
自张紧皮带连接
采用变频电机
模块化设计
人性化设计
可靠性设计

变频空压机节能计算

所需数据:
1.满载率、卸载率
2.空压机功率
3.电费
计算依据:
1.年运行时间:8000小时
2.空载时耗功45%
3.减少1公斤压差可节约7%耗功
全年节能计算:
1.节约空载产生的浪费:
空载浪费=卸载率×(空压机额定功率×45%)*年运行时间*电费
2.节约压差产生的浪费
压差浪费=加载率×(空压机额定功率×减少的压差×7%)*年运行时间*电费

全年节能=空载浪费+压差浪费

投资回报时间(月)=(变频机价格-工频机价格)/(全年节能/12)

节能计算举例

若空压机工况为1-8月份满载率65%, 9-12月满载率80%, 原使用一台37KW定速式空压机,加卸载压差1bar(g), 后改为使用VEW37KW变频空压机:

  • 1.满载率、卸载率:70%、30%
  • 2.空压机功率:37
  • 3.电费:0.7
1.全年可减少空载浪费:
30%卸载率*(空压机额定功率*45%)*年运行时间*电费
=0.3*(37KW*45%)*8000hr*0.7元/KW.hr=27972元!
2.全年可减少压差浪费:
70%加载率* (空压机额定功率×减少的压差×7%)*年运行时间*电费
0.7*(37KW*1*7%)*8000hr*0.7元/KW.hr=10152元!
全年共节能:
27972+10152=38124元

英格索兰产品特点介绍

主动驱动

连接方式

  优势 弱势
皮带连接 柔性连接,冲击较小 效率相对较低,需要日常维护
连轴器连接 柔性连接,冲击较小 效率相对较低,需要日常维护
齿轮连接 刚性连接,效率较高,无需要日常维护 冲击和噪音相对较大

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定
进气端采用滚柱轴承
排气端采用一对背对背滚椎轴承
特殊设计的储油槽,避免干摩擦

高可靠性的主机

使用久经考验的Ingersoll Rand主机,高效,稳定

采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升

高效低速电机

电机防护等级—— IP 55

防护等级
(第一位数字)
含 义
(防止固体物体进入内部的等级)
防护等级
(第二位数字)
含 义
(防止水进入内部的等级)
0 无防护 0 无防护
1 防护大于50mm的固体进入内部 1 防滴
2 防护大于12mm的固体进入内部 2 15°防滴(倾斜15度时仍可防止滴水侵入)
3 防护大于2.5mm的固体进入内部 3 防淋水
4 防护大于1mm的固体进入内部 4 防溅
5 防尘进入内部 5 防喷水
6 尘密进入内部 6 防海浪或强力喷水
    7 浸水
    8 潜水

高效低速电机

电机温升,绝缘等级

  电动机的绝缘等级是指其所用绝缘材料的耐热等级
允许温升是指电动机的温度与周围环境温度相比升高的限度
附注:绝缘等级分为以下七个等级,每一个等级温度(℃)如下
  Y级 A级 E级 B级 F级 H级 C级
最高允许温度(℃) 90 105 120 130 155 180 180以上
绕组温升限值(K)   60 75 80 100 125 125以上

如绝缘等级为F级,温升为B级,那么电机运行的最高环境温度应该小于155-80=75 ℃。

高效低速电机

TEFC电机与ODP电机的比较

电机类型 优点 缺点
TEFC闭式电机

1)适用范围广

2)电机维护工作量小

3)受环境湿度潮气影响最小

1)电机的价格较高

2)重量、体积较大

ODP开式电机

1)价格较低

2)尺寸较小、重量较轻

3)散热能力强,绝缘不易老化

1)维护工作量稍大

2)不能用于环境恶劣的场合,特别是环境湿度长期较大地区

智能控制模块

常见空压机控制方式

继电器控制 较早微电脑控制 微电脑控制

  • 运行参数显示内容少
  • 控制方式单一
  • 操作简单
  • 对操作环境要求低
  • 读数较可靠
  • 维修和更换方便
  • 价格低廉
  • 运行参数显示内容少
  • 控制方式简单
  • 无标准远控信号输出
  • 操作简单
  • 维修和更换较复杂
  • 运行参数显示内容全面
  • 检测功能强
  • 多种气量调节方式
  • 故障报警和原因显示
  • 故障历史记录

油分离和过滤模块

油分离器
油和气的混合物由分离器底部切向进入
分离机理:离心、聚凝、阻截
经过三重分离后压缩空气的含油量应低于3PPM

油过滤器

除去油系统中的金属微粒和杂质等

保护主机轴承和转子

过滤精度达到5微米

冷却模块

离心风扇

气流沿风扇径向流动

优点:
较高的风压
较低的噪音等级
送风量更多
镰刀式轴流风扇

气流沿风扇轴向流动

优点:
尺寸较小
重量较轻
需要较小的安装空间

阀件

最小压力阀组件

英格索兰压力阀组件
最小压力阀的作用:
1.维持油气分离器内的压力
2.减小油气分离芯在卸载时前后的压差

阀件

温控阀的作用

防止突然故障停机

控制压缩空气的排气温度

控制冷却油的油温

  • 如油温低于吸入压缩空气的露点温度,会使空气中的水汽析出, 造成冷却油的乳化失效
  • 如油温过高则不能带走压缩过程中更多的热,使主机排气温度升高

密封

密封种类
锥面密封
平面密封
迷宫密封
……
O型圈的优势:
高耐腐蚀性,适用于油、水、气及其他混合介质
高耐磨性,密封面磨损后具有自动弹性补偿功能
良好的自润滑性能.可作无油润滑密封
结构简单,安装方便,且有自密封作用,密封性能可靠
