首页 > 整机展示 > 盾构机专用空压机

盾构机专用空压机

英格索兰盾构机专用空压机
描述:
-双层重载空滤设计
-变频空压机变频器选用ABB品牌
-智能控制,对机组进行全方位的保护与控制
-使用久经考验的Ingersoll Rand主机,高效,稳定
-采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升
-齿轮直联传动,传动效率高,终身免维护
-顶板密封,避免落石和泥水
-科学合理的风道设计,使电气元件在较低的冷室内,延长使用寿命
-高效冷却设计,以满足盾构机配套使用空压机在地下高温高湿的工况
-人性化设计
机型 额定功率
KW
额定压力
barg
排气量
m3/min
机组排气口
BSPT
外形尺寸mm
55-8W 55 80 9.4 2" 1600 920 1548
55-10W 55 10.0 8.3 2" 1600 920 1548
90-8W 90 8.0 15.6 2.5" 2400 1100 1900
90-10W 90 10.0 14.0 2.5" 2400 1100 1900
110-8W 110 8.0 19.6 2.5" 3000 1040 2000
110-10W 110 10.0 17.5 2.5" 3000 1040 2000
55-8W VSD 55 8.0 9.4 2.5" 1600 920 1548
55-10W VSD 55 10.0 8.3 2" 1600 920 1548
90-8W VSD 90 8.0 15.6 2.5" 2400 1100 1900
90-10W VSD 90 10.0 14.0 2.5" 2400 1100 1900

英格索兰盾构机配套空压机介绍

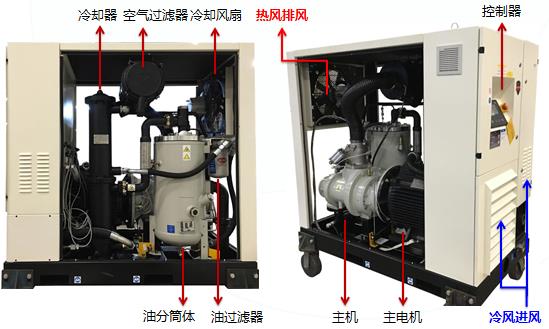

空压机主要结构特点(55kW)

空压机主要结构特点(空滤)

双层重载空滤设计
适应地下高粉尘工况,提高并保证空压机进气质量,延长主机寿命,提高压缩效率
独特双侧空滤设计,在更换外层空滤时,内层空滤对进气进行过滤保护,进一步提高进气质量

空压机主要结构特点(电控)

  • 电气元件选用施耐德品牌
  • 变频空压机变频器选用ABB品牌
  • 控制器位于宽度方向,且与紧停按钮形成内嵌结构,避免运输与使用过程中的碰撞与误操作
  • 智能控制,对机组进行全方位的保护与控制

空压机主要结构特点(55kW)

使用久经考验的Ingersoll Rand主机,高效,稳定
进气端采用滚柱轴承
排气端采用一对背对背滚椎轴承
特殊设计的储油槽,避免干摩擦
  • 采用高效坚固的电机,防护等级IP55,F级绝缘,B级温升
  • 齿轮直联传动,传动效率高,终身免维护
  • 顶板密封,避免落石和泥水
  • 科学合理的风道设计,使电气元件在较低的冷室内,延长使用寿命
  • 高效冷却设计,以满足盾构机配套使用空压机在地下高温高湿的工况
人性化设计
常用备件更换在空压机同一侧即可进行
控制器与紧停按钮内嵌设计,避免运输碰撞与误操作
