计量型空压机应用及特点

2018-01-08 tag标签:应用(3)特点(2)

能够按照流量指示机构的指示值,精确调节流量的往复空压机称为计量型空压机,又称为调量空压机、可变排量空压机或比例空压机。

计量空压机在系统中起着空压机与计量仪器的双重作用,在各种化工流程中得到 了广泛的应用。

目前,计量空压机的计量精度可达1%。

计量空压机根据驱动方式分为直动计量空压机和机动计量空压机,而机动计量空压机多为电动计量空压机。

根据液力端的结构,计量空压机可分为柱塞计量空压机和隔膜计量空压机,在隔膜计量空压机中,以 ZU7T液压隔膜空压机居多。

柱塞空压机的优点是计量精度高,可用于高压的场合。隔膜空压机的优点是无泄漏,但精度稍低,也不能用于高压场合。

眠可以通过改变往复次数n 或改变柱塞 (隔膜) 行程s两种方法调节计量空压机的流量。

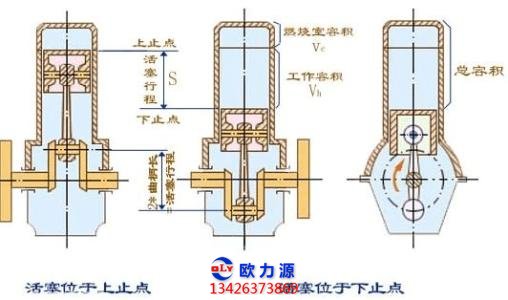

曲轴的长短尺寸

改变n通常采用电气的方法,例如交流变频技术等,与空压机的结构无关; 改变行程是计量空压机主要的调节流量方法,该法需要采用特殊的机构,这些机构又可分为两类。

可直接改变曲柄半径的机构液压隔膜空压机图,所示的通过丝杆螺母调节曲轴半径的机构, 和图示的变半径曲轴机构,这是直接改变曲柄半径从而改变行程的方法。

这些机构都允许在空压机的运转过程中调节流量, 调节非常方便,而且调节的线性度高。

缺点是H当行程减小时,前止点位置后移,使余黎容积 加大。如果介质中含有气体或压力很高时,将使流量系数下降,不利于扩大流量调节范围。

柄半径不变,改变柱塞有效行程的方法,弹簧凸轮传动机构和图示的改变柱塞和 十字头的轴向间隙的方法,都可以在不改变曲柄半径的调节下改变 柱塞的有效行程,从而改变流量。

这两种方法不改变前止点位置,但柱塞的运动是不连 续的,有撞击现象,所以多用于小型或微型计量空压机中。

在图示的多连杆机构中,通过改变连杆支点的位置改变柱塞行程,不会产生 撞击现象。如果设计合理,前止点的位置可基本保持不变。
