关于螺杆空压机的附加功损失

2017-10-19 tag标签:螺杆空压机(1)

英格索兰空压机排气腔内的气体压力(背压力或称外压力)Pd与吸气压力P1的比值,称为外压力比。

活塞式制冷压缩机压缩终了的气体压力P2,取决于排气腔内的气体压力、排气阀的弹 力以及气体流动阻力。

如果略去气阀的弹簧力及气体流动阻力,可近似地认为活塞式制冷压 缩机压缩终了压力P2,等于排气腔内气体压力Pd。

螺杆式制冷压缩机内压缩终了压力P2,取决于压缩机的内容积比和吸气压力。

因此,螺杆式制冷压缩机内压缩终了压力P2不一定等于排气腔的气体压力Pd。

若螺杆式制冷压缩机内压缩终了压力P2与排气腔内气体压力Pd不相等,工作容积 与排气孔口连通时,工作容积中的气体将进行定容压缩或定容膨胀,使气体压力与排气 腔压力趋于平衡,从而产生附加损失。

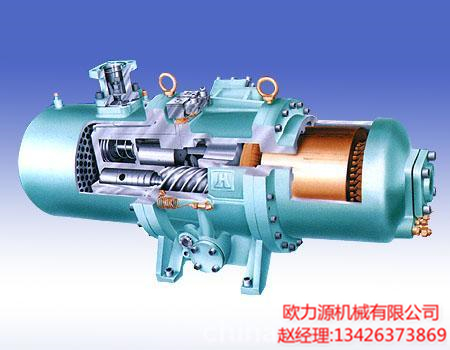

螺杆空压机

下面分三种情况进行讨论:

1)Pd>P2(欠压缩,图2-8a)。在排气管内气体压力Pd高于内压缩终了压力P2的情况 下,气体在齿间容积内由吸气压力P1压缩到压缩终了压力P2,此时,工作容积与排气孔口 相连通,排气管中的气体倒流,使工作容积中的气体由P2定容压缩到排气管内气体压力Pd (由C到G),然后进行排气过程。

这就比气体由压力p1直接压缩到Pd时多耗的功(即附加功损失)相当于图中阴形面积ECG。

2) Pd =P2。在排气管内的气体压力Pd等于内压缩终了压力P2的情况下,没 有附加损失。

3) Pd

此时,多耗的功相当于面积FCG。

由此,当压缩机内压缩终了压力与排气腔内气体的压力不相等,即内压力比与外压力比 不等时,将产生附加功损失,从而降低压缩机的指示效率。所以,应力求压缩机的实际运行 工况与设计工况相等或接近,以使螺杆式制冷压缩机获得运行的高效率。
