螺杆式空压机的典型齿形

2017-10-19 tag标签:螺杆式(3)齿形(1)

螺杆式压缩机中,对于齿形中心线两边型线相同的称为对称型线, 的称为非对称型线,齿形型线都在节圆内或节圆外的称为单边型线, 否则称为双边型线。

20世纪70年代以来,螺杆式压缩机的齿形以双边和单边不对称齿形,即圆弧摆线、包 括摆线为主流,其间又连续不断地出现了富有竞争能力的其他齿形,致使压缩机的效率越来 越高,性能越来越好。

以下介绍几种应用较为广泛的不对称齿形。

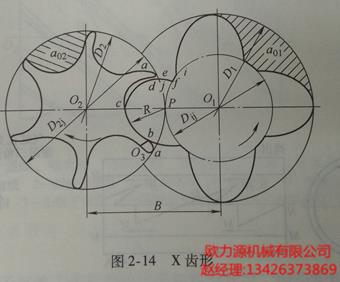

(1)X齿形:X齿形如图2-14所示。它由瑞典Atlas copco公司在圆弧摆线所组成的单 边不对称齿形的基础上进行改进而成。

其目的是尽可能减小泄漏三角形,同时保护点啮合摆线的形成点。

增大齿高半径,减薄齿厚,以提高面积利用系数。阴转子齿形圆滑,减少了齿形 对气流的扰动阻力,降低了阻力损失和噪声。

X齿形

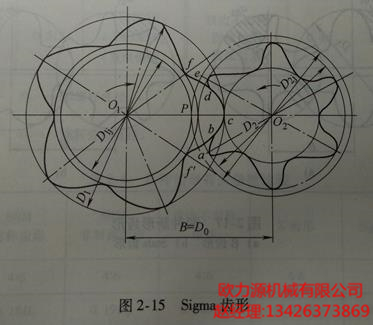

(2)Sigma齿形:Sigma齿形如图2-15所示。它是由德国Kaeser压缩机公司在圆弧摆线 所组成的单边不对称齿形的基础上研制成功的。

它不采川点咱合摆线,而采用光滑的曲线及相应的共扼曲线,这就使得接触线较短。

同时,整个齿形处处光滑过渡,减小了气体流动阻力。

此外,该齿形属于单边齿形,阴转子外圆小于节圆(D2< D2j), 使整条接触线上相对运动的速度差有所增加,增加了泄露阻力,有利于提高间隙密封效果。

这种齿形的缺点是泄露三角形较大,面积利用系数较小。

Sigma齿形

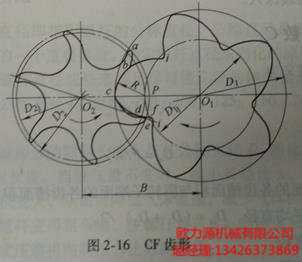

(3) CF齿形:CF齿形如图2-16所示。它是由德国GHH公司设计的。该齿形综合了X 齿形和Sigma齿形的优点,泄漏三角形的面积只有X齿形的1/6,从而降低了泄露损失, 提高了容积效率。

同时采用了与Sigma齿形相同的阴阳齿数比6:5,减少了齿间压差,从而减 少了泄露,提高了面积利用系数;并且保持了齿形光滑,降低了气体流动损失。

据文献绍,采用CF齿形的螺杆压缩机,比目前的不对称齿形效率提高14%左右。

CF齿形

可以看到,用以评价或比较不同齿形的许多因素是相互制约的。例如,为了减小 泄露三角形,确保螺杆的轴向气密性采用点啮合摆线,就不可避免地使接触线长度增加; 为了保护摆线的发生点,采用小圆弧或直线做齿顶型线,则增大了泄露三角形等。

所以应根据不同的使用场合选用不同的齿形。

现在各种新的齿形层出不穷,如日本日立的α齿形、神户的β齿形, 瑞典斯达尔(Slab)齿形(图2-17b),极大地提高了螺杆压缩机的性能。
