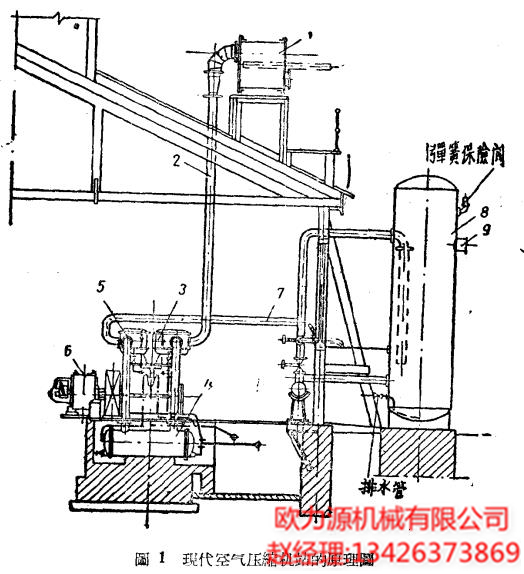

往复式空气压缩机的原理图

在采矿工业中通常采用两段低压的空气压缩机。

这是因为想在空气压缩机紧凑的条件下，用较小的动力消耗得到压缩空代，而这在使用一段的空气压缩机 时是往往不能达到的。

复动往复式空气压缩机的原理图如图2所示。从图中可以看 山，空气压缩机的每个气缸被活塞分为两个腔膛，如果在一个腔 膛内进行著吸气过程，那末在另一令腔膛就进行着压缩和排气的 过程。

图2所示的空气压缩机的作用原理可以简要归纳如下：固定 在连杆14上的低压气缸的活塞4，对曲柄16作回转运动时逐渐向 上移功，位于活塞下部的腔膛将形成真空，这样，在大气压力的 作用下，吸代阀2在某一瞬间被打开。

空气即开始连续流入这一腔膛。当活塞到达死点时，吸气过程即告停止。

在活塞反向运动时，对已被吸入空气压缩机气缸内的空气进 行压缩，而在与活塞行程相反的腔膛内通过吸气阀2吸入空代。

在第一腔膛内，空气的压缩过程一直持续到气缸内空气压力 超过中间冷却器7中的空气压力为止。

从这个腔膛的排气过程，则将持续到活塞行程(M]终点。此时 低压气缸的另一腔膛内也结束了吸气的过程。

在高压气缸内所进行的过程和低压气缸内所进行的过程相似。

空气压缩机按照其构造的形式分为:

a)立式、卧式和角式的;

b)单列的和双列的——气缸有串联布置和并联布置的;

c)有简单活塞和差动活塞的;

d)有十字头和无十字头的;

e)单功和复功的。
