英格索兰空压机滑阀能量调节机构的指示机构

2017-11-06 tag标签:滑阀(2)

英格索兰空压机在不同的载位与滑阀的位置有关系,由于滑阀安装在英格索兰空压机内部,在检测英格索兰空压机载位时不可能监测到滑阀的位置。

所以,若要检测英格索兰空压机的负荷,还需要其他部件(如螺旋导管、喷油导杆等) 将滑阀的直线运动转变为旋转运动,并用指针表示出来。

能量调节指示器如图4-27 所示。

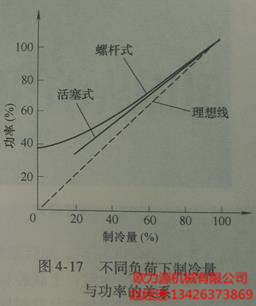

不同负荷下制冷量与功率的关系

通过移动滑阀就可以改变螺杆的有效工作长度,即起到能量调节的目的。那么又如何拖动滑阀呢? 将 上述的各个部件连接起来,即组成一个完整的能量调节装置。

按增载按钮,高压油由电磁阀进油接头进入,然后从电磁阀增载接头流出进入油活塞后 腔,此时油活塞前腔与电磁阀减载接头相通。

并通过电磁阀回油接头与吸气端座上的回油接 头相通,那么油活塞后腔压力大于前腔压力,在压差的作用下,油活塞向前腔运动,通过滑 阀导管带动滑阀后移,实现增载。减载则与此过程相反。

在自动型机组中,可编程控制器根据冷冻水出水温度与设定水温(或吸气压力与设定 压力) 的偏差,以及出水温度(压力) 的变化率,计算出增载或减载的频率和持续时间, 控制增载电磁阀或减载电磁阀的开、关,通过油压驱动滑阀至所要求的工作位置, 达到能量调节的要求。

可编程控制器完成实时检测、控制计算、调节输出,形成闭环控制,使机组控制更精 确、稳定、可靠。当温(压) 差较大时,增载电磁阀或减载电磁阀的动作时间较长且频率 较高; 而当温(压) 差很小时,增载电磁阀或减载电磁阀很长时间才动作一次,这样既能 保证出水温度稳定,又能延长电气元件的使用寿命。

注意: 在英格索兰空压机卸载过程中,滑阀向排气端移动,如果滑阀移动至完全零载位状态,由 于排气孔口与低压旁通口相通,会使排气腔中的高压气体倒流,为防止这种现象发生,实际 上常把滑阀向排气端移动的实际极限位置设置在排气量为10% 或15% 的位置上。

因此,螺杆英格索兰空压机的能量调节范围一般为10%~100%。起动螺杆制冷英格索兰空压机时,发现吸气压力会很快下降并能建立起排压,就是由于英格索兰空压机即使在空载状态也有一定的制冷量。
