英格索兰空压机滑阀能量调节机构的拆卸与装配

2017-11-06 tag标签:滑阀(2)

1.能量调节指示器的拆卸

1) 将指示器上的电线拆去,拆去固定指示器盖(107) 的三个螺栓,如图4-31所示。

2) 拆下指示器盖(107)、指示器盖玻璃(108)、挡圈(109)。注意不要碰碎指示器盖玻璃。

3) 拆除相应螺钉即可拆除指针(104) 以及指针盘(103)、电位器(101)、微动开关 凸轮(95、96) 等零件,如图4-32 所示。

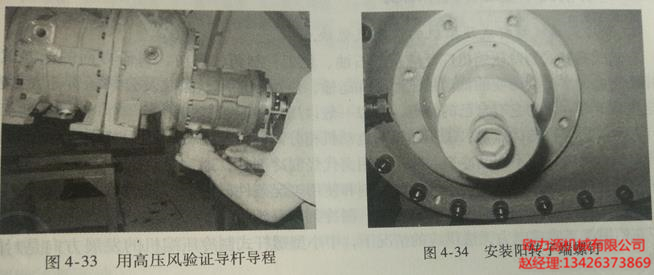

用高压风验证导杆导程

4) 拆除指示器座(87) 与油活塞缸体盖板(63) 固定的螺钉,沿着与油活塞缸体 (21)平行的方向拉出其余指示器零件。

5) 拆除将微动开关(98) 固定于指示器座上(87) 的螺钉,即可将微动开关拆下。

2. 能量调节指示器的装配

能量调节指示器的装配步骤与能量指示器的拆卸步骤相反。为保证安装后的英格索兰压缩机能够 正常运转,在安装时需要进行一些检查和定位操作。此处以自动及能量指示部件为例,具体 装配步骤为:

1)用螺钉将端子盘(90)、微动开关(98) 固定在指示器座上。装上支腿(92)。注意支 腿有长短之分此处安装的为长支腿。注意左侧微动开关下需加装微动开关定位板(9)。

2) 将组装好的部件用螺钉安装在油活塞缸体盖板(63)上。

3) 安装微动开关凸轮甲(96)、乙(95),甲在外,乙在内。

4) 安装电位器(101),电位器上的销需与凸轮槽配合。

5) 安装短支腿(93)、指针盘(103) 以及指针(104)等。然后将组件用螺钉固定 在油活塞缸体(21)上。

6) 用高压风分别连接油活塞进油和回油孔。开通一个阀门使压缩机减载,然后关闭。 开通另一个阀门使压缩机增载。听滑阀是否达到满载位置。观察指针位置,验证螺旋导杆 (31)导程是否正确,如图4-33所示。

7) 将压缩机调节到零载位,调整凸轮乙(95)凹槽与靠近底座的微动开关(98) 配 合,锁紧其上螺钉,保证凸轮乙与传动套(94) 没有相对运动。

8) 调节压缩机到满载位,调整凸轮甲(96)凹槽与另一微动开关(98)配合,锁紧螺 钉,保证两凸轮没有相对运动。

9) 装配能量指示器盖(107)。

10)整个安装过程结束后,在阳转子(2)端部拧上一个螺钉,用内大角扳手盘动,看 是否灵活,如图4-34 所示。
