空压机构造结构之阀的弹簧介绍

2017-11-22 tag标签:阀(6)弹簧(1)

在空压机阀上:采用环状的、圆柱形的和片状的弹簧。

环状弹簧(即在每个环形阀片上同心地放置的螺旋弹簧)是用 圆形断面或者方形断面的弹簧称绕成的。用方形断面彈簧丝绕成 的弹簧具有较小的高度,但这种弹簧在制造上是很复杂的。

为了达到所要求的力量,直径大的弹簧必须用断面大的弹簧 丝制成,因此,这样的弹簧对于单位阀片面积说具有较大的质量。

圆柱形弹簧是用圆弹簧丝绕成的,为了防止顶座和阀片之间 产生卡住的现象,弹簧顶端裝有端帽。

环代弹簧优于留柱形弹簧的地方是:气体弹簧加在阀片整个 圆剧上的压力是均匀的。

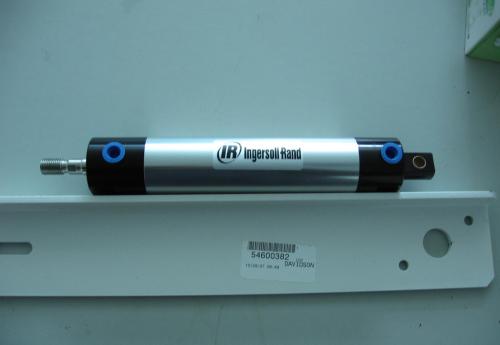

英格索兰空压机气体弹簧

环状弹簧的缺点是:单位阀片面积上的重最大,因此大大地 增加了阀往复运动部分的质量,同时弹簧时常损坏(和圆柱形弹簧相比)。

对于阀的工作说,最好采用刚性弹簧,它的力量在阀开启时 并不大,但随着阀片的上升程度急剧地增加,这样可减轻阀和升高限制器的冲击。对于环状弹簧说,由于刚性小,它的力量实际上是不变的。

环状弹簧过去曾获得广泛的应用,可是目前存在着恢复使用圆柱形弹簧的趋势。

弹簧的计算是一个很复杂的问题,因此,弹簧尺寸通常是根 据初步计算确定下来,其最后尺寸则以分析示功图为基础的实验方法来肯定。弹簧的正确迭择,对于获得所需要的空压机主要指 数以及阀工作的持久性(弹簧和阀片的损坏)来说,都具有很大的 意义。

在高转数(每分钟达1800转)的空压机上,深用构造和装槽形断面阀片的阀相似的阀,在这种阀上槽形阀片换成了平的矩形阀 片。

这周阀的有点是:在这种情况下的阀片具有弹簧片的性质,它可以补助 地加强弹簧7的作用。

因此,作用在阀片上的力量具有变化的特性,并随阀片上升的程度而增加,这 给予了阀的工作创造了有利的条件。

空压机低压缸上用的排气阀和进气阀。这种阀的缺点是:它们的制造复杂, 将这些阀固定在阀室內的螺钉所通过的孔不能保证得到可靠的严密性。

阀的计算包括确定阀座和顶座的通气断面积,并审核它们的 余隙容积,确定阀的弹簧尺对并审核它的个别元素的强度。
