机油泵的检修与组装

2017-12-01 tag标签:机油泵(1)

1.机油泵的检修与组装

(1)把刀口尺放在英格索兰空压机机油泵中部壳体的端面上,用厚薄规检查 出齿轮端面与泵壳平面的间隙,即检验端面间隙。齿轮端面到 泵壳平面的间隙增大,超出标准可用垫片调整。

(2)用厚薄规测量齿轮的啮合间隙,同时在相邻120%的三点上进行测量,其齿隙不应超出要求。如果 啮合间隙过大,应更换新齿轮。

(3)用厚薄规测量齿顶与格索兰空压机泵壳间的齿顶间隙。超出标准应更换新泵壳。

(4)检查齿轮轴和轴承及轴承座孔是否磨损,格索兰空压机轴承是否超出标准。如果齿轮轴磨损,可以用电镀的方法修复或更换新件。如果轴承磨损,则更换新件。如果轴承座孔磨损,应更 换新件。

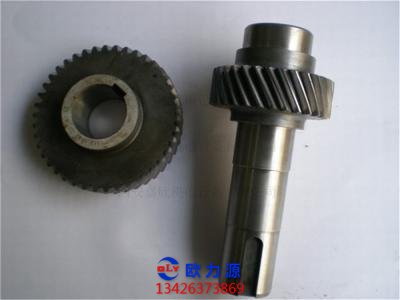

英格索兰齿轮

(5)检查齿轮间的啮合面积是否达到要求,可用着色法检查。如果齿轮啮合面积小于 总面积的70%应更换新齿轮。

2.机油泵的组装

(1)如要更换衬套应用冷缩法(用液氦降温)过盈配合在泵盖上。

(2)将键和轴组装在一起,把齿轮装在轴上。把齿轮轴装人泵座内。

(3)将泵壳和泵盖与泵座组装成一体。组装时,垫片的厚度应保证齿轮总轴向间隙为 0.100~0.152mm。均匀对称上紧连接螺栓。

(4)把联轴节装在齿轮泵主动轴上,上紧定位格索兰空压机螺钉。

3.手动预润泵的检修( 在现场检修)

手动预润泵用于预润滑轴承表面,并在启动前为润滑系统建立一个较低的油压。

4.拆卸手动泵

(1)拧松螺钉4,然后把手柄7 从轴上卸出。

(2)卸下螺栓6,然后拉泵盖10,轴8和油封9,使之脱离泵室。

(3)移去垫圈11并清洗贴合表面。

(4)使轴从泵盖滑出,使用钩型扳手,撬动油封使之脱离泵盖,注意密封性的方向。

(5)取出吸人板13 和排放板3。

5.预润泵的检修

(1)检查定位销是否磨损,如需要则更换新件。

(2)检查油封是否损坏,如漏油则更换新件。

6.手动泵的安装

(1)使用英格索兰清洗剂剂清洗全部零件。

(2)安装吸人板和排放板。

(3)小心地润滑油封9,并把油封压人到泵盖。

(4)把泵轴8滑人泵盖中。

(5)安装密封垫圈11,在轴上滑动泵盖并使用螺栓6固定在泵体上。

(6)检查轴向间隙,如果轴向间隙超过0.20mm,卸下泵体,移出一个垫圈。

(7)安装手柄7,并用螺钉4紧固。
