英格索兰空压机活塞杆、传动箱、飞轮及飞轮壳

1.英格索兰空压机活塞连杆组的拆卸

(1) 卸下边盖上的螺栓,取下边盖。

(2) 用刮刀和砂纸把气缸套内的积炭打磨干净。

(3) 卸下连杆瓦盖的螺栓,取下连杆瓦盖。

(4)用撬杠把连杆活塞组向上顶出气缸套。

(5)从活塞上取下活塞销卡簧。

(6)取下活塞销和活塞。

(7)在活塞、活塞销、联轴器、连杆和连杆瓦上作上记号,该记号要和缸号一一对应。

(8) 盘车,卸下其他连杆活塞组。

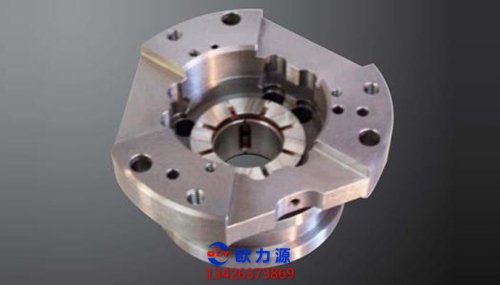

英格索兰空压机飞轮

2.英格索兰空压机前辅助传动箱的拆卸

(1)卸下前辅助传动箱盖与箱体的连接螺栓。

(2)用穿心平口起子打人箱盖与箱体的缝隙内,使缝隙加大。

(3)用两根撬杠分别插入箱盖两侧的缝隙内,同时均匀用力,把箱盖从定位销内撬出, 拆下箱盖。注意不要刮伤接合面。

(4) 卸下进气阀

(5)用穿心起子打开主惰轮挡板螺栓上的锁片。

(6)卸下挡板螺栓及锁片,取下挡板。

(7)转动曲轴,从主惰轮辐板的孔中卸下油管固定螺栓。然后卸下主惰轮轴根部的固定螺栓。

(8)用冲子抵住传动箱后面的主惰轮轴的后部,冲出主情轮轴。然后连同润滑油管卸下主情轮 和主惰轮轴。

(9)用木板垫在传动箱后板的两边,用锤头均匀击打,使传动箱后板从定位销中脱开,卸下传动箱后板。

3.英格索兰空压机飞轮及飞轮壳的拆卸

(1)用吊具吊住联轴节圆盘。

(2)拆下联轴节圆盘上的螺栓。

(3)用撬棍撬松圆盘,吊下联轴节圆盘。

(4)在飞轮和曲轴上作上标记。

(5)拆下转速传感器(某些型号)和定时指针。

(6)将吊具固定在飞轮上。

(7)拆下固定飞轮的螺栓。

(8)吊下飞轮。

(9)卸下固定飞轮壳中部的10条螺栓

(10)卸下固定飞轮壳下部的4 条螺栓。

(11)用吊具吊住飞轮壳。

(12)卸下固定飞轮壳上部的2 条螺栓。

(13)用软性敲击工具敲击飞轮壳边缘,使飞轮壳从定位销中脱出。

(14)吊下飞轮壳。

(15)卸下飞轮壳上的曲轴油封。

注意:拆卸飞轮壳时会有一些防冻液泄露。为防止污染环境,应用一事先准备好的容 器来接盛这些液体并合理地处置。
