空压机顶盖、油底壳、气缸盖及气缸套的拆卸

2017-12-04 tag标签:气缸(5)拆卸(2)顶盖(1)

1.顶盖和调速器传动装置的拆卸

(1)卸下前吊环的固定螺栓。

(2)卸下前吊环。

(3)卸下呼吸阀的固定螺栓。

(4)卸下呼吸阀。

(5)卸下顶盖的固定螺栓。

(6)卸下顶盖和调速器传动装置的连接螺栓。

(7)卸下顶盖和密封垫。

(8)卸下传动装置的固定螺栓。

(9)卸下齿轮室的固定螺栓。

(10)向上撬起传动装置,使下面的油管分离

(11)卸下调速器传动装置和油管密封圈。

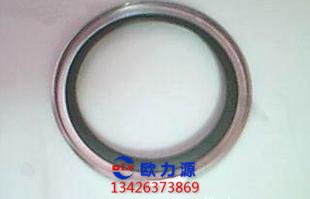

英格索兰密封圈

2.油底壳的拆卸

(1)卸下油底壳螺栓。

(2)用一合适的吊具吊住发动机联轴器

(3)慢慢地吊开曲轴箱。

(4)卸下油泵吸油管的四颗螺栓。

(5)卸下吸油管和密封垫。

注意:油底壳内有残存的润滑油。为防止污染环境,应用一事先准备好的容器来接盛 这些液体并合理的处置。

3.缸盖油管和挺柱架的拆卸

(1)取下缸盖油管卡簧和胶圈。

(2)打开包住缸盖油管螺栓的锁片。

(3)卸下缸盖油管固定螺栓。

(4)取下缸盖油管和密封垫。

(5)把曲轴箱侧翻。

(6) 打开包住喷油管固定螺栓锁片。

(7)卸下喷油管固定螺栓并卸下喷油管。

(8)打开挺柱架固定螺栓锁片和油道封头固定螺栓锁片。

(9)卸下挺柱架固定螺栓和油道封头固定螺栓。

(10)卸下挺柱架,挺柱要放人挺柱座孔并统一编号存放。

4.气缸套的拆卸

(1)调整气缸套拉拔器合适的长度。

(2)用气缸套拉拔器把气缸套从座孔中拉出。

(3)向上取出气缸套,在气缸套上做上记号。

(4)卸下气缸套上部密封和下部密封圈。
