英格索兰空压机管式冷却器介绍

管式冷却器使用的历史很久，通过不断的改进，体积和重量有所减少，目前仍是英格索兰压缩机装置中普遍采用的形式。管式冷却器有三种形式，即蛇管式、套管式和列管式。

a、蛇管式冷却器

蛇管式冷却器是把管子绕成螺旋状，并置于一壳体中，气体在 管内流动，水在管外的壳体内流动。

冷却水自壳体底部进入，上部流出，随着水逐 渐上升温度也逐渐升高，这样可利用其自然对流的作用。

蛇管式冷却器的特点是结构简单，制造方便，且可几个中间冷却器组合在一 起，其结构比较紧凑。

但是，冷却水在一较大的壳体中流动流速很慢，故冷却效 果较差。一般蛇管材质采用紫铜，以改善总的传热效果。

此外，管子直径不宜 大，大直径管不仅传热效果差，弯制也较困难。所以，蛇管冷却器仅适用于气量小的压缩机，但压力的高低不限。

b.套管式冷却器，在管子外面再套一管子，气体在管间流动，水 在管内流动，为增加传热面积，内管外侧焊有纵向翅片。

考虑到内外管子工作时热膨胀的不一致，采取补偿措施。气体在管间流动的套管式冷却器，一般适用于冷介质进口20MPa的高压。

因为外管直径较热介质出口大，压力高时壁厚增加，故不经济。 此外，补偿部位密封也困难。

故更高压力的套管式冷却器，应冷介质出口使气体在管中流动，水在管间流动。 套管式冷却器管径也不宜过大，一般适用于高压级，因为结构不紧凑，故尺 寸和重量相对都较大。

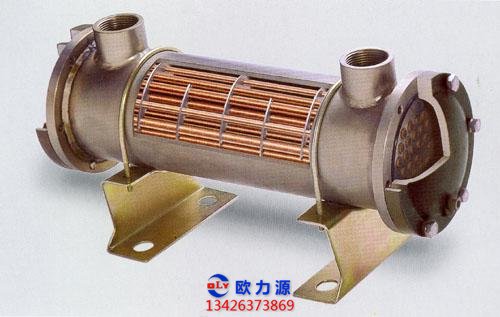

b、列管式冷却器，低压列管式冷却器示意图，由一東平行排列的. 光圆管子胀接于两块端板上构成冷却器芯子，芯子置于一个圆简形壳体中，两端 有端盖。

气体在换热管外流动，并依靠特设的挡板使气流垂直掠过管束，曲折前进，水在换热管内流动。

气体自冷却器壳程接管一端进入，另一端导出。随着气 体被逐渐冷却，气体密度增大，故能顺着流动方向下沉。为使气流保持必要的速 度，隔板间距是变化的，开始大些后来逐渐减小。

因为压缩机的排气是脉动的，隔板受脉动负荷，故需要较好的支撑定位。若 挡板支撑不牢固，工作时发生振动，挡板和管壁不断摩擦，可能导致磨穿管壁， 使导管漏气。

更严重时挡板从支撑杆上脱落，几块挡板叠合在一起，堵塞通道， 造成重大事故。
