压缩机出口节流调节

2017-12-07 tag标签:调节(5)压缩机(5)节流(1)

压缩机出口节流是一种很简便的调节方法。根据前面介绍的管路特性曲线可 知,当改变管路中的局部阻力时,管路特性曲线的斜率也将改变。

因此在压缩机排气管中装一阀门,利用阀门开启度的大小来调节流量, 由于关小阀门时阻力增加, 而管路特性曲线随阀的关小而变陡,其流量也相应减小。

曲线I为阀全开时的管路特性曲线,其工作点为M,流量为Qu,管路中的压力为 PM。

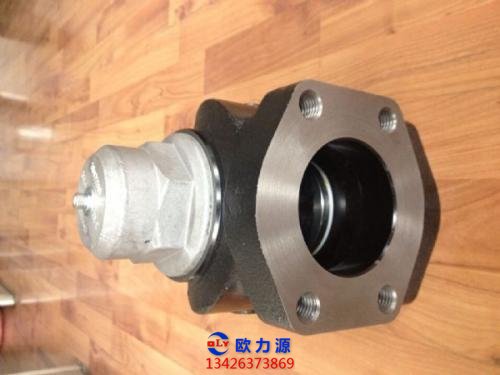

英格索兰电池阀

当需要减小流量时,可关小出口阀门,增加管路中的阻力损失,此时管路特性曲线变陡,移到特性曲线I的位置,工作点从点M移至点M",此时流量从Q或 小至QM。

由图可知,当流量减小到Qm时,其对应的压力p'w小于Pm,而pm减 去p'u这一部分的压力损失消耗在关小阀门所引起的节流损失上。

因此尽管这种方法比较简单,但由于压力比增大,功率消耗增加,很不经济。

当管路中要求压力变化而流量不变时,采用出口节流的方法也可以实现。

假如原来管路出口的压力为p,工作点为M。

当管路出口压力降低到p',时,工作 点从点M移到点M',这时压缩机的流量从Qm增加到Q'M,为了保持QM不变则 可关小出口阀门,使管路特性曲线I 移到特性曲线I的位置,使压缩机的性能曲线与管路特性曲线I1交于点M',这时流量仍保持原来的Qm。

出口节流阀关得越小,阻力损失越大,特别是当压缩机性能曲线变陡,而调节的流量又较大时,它的缺点更加突出。

目前除在小型鼓风机及通风机中使用外,一般很少采用。
