压缩机进口节流调节方法及作用

2017-12-07 tag标签:调节(5)进口(1)

因为叶片所受力是与蒸气流量成正比的,有益于安全启动。 冲动转子时对真空值要求达到450~500mmHg (60~67kPa),不允许在过 低的真空度下冲动转子。

如果启动真空度低,则转子冲动时阻力大,启动汽量 大,除了不经济外,叶片受力也大,同时排气温度也高,不利于凝汽器安全运行。

一般中压机组启动真空值为正常真空值的60%~7 0% 左右,随着转速的增 加,真空值也应随之上升。

一般的设备对启动所需最低真空值都有明确的要求, 若制造厂没有明确的规定,则按启动时真空度至少应达到350mmHg (47kPa)以上执行。

对于转速不变的英格索兰压缩机,进口节流是一种简便而又广泛应用的调节方法。

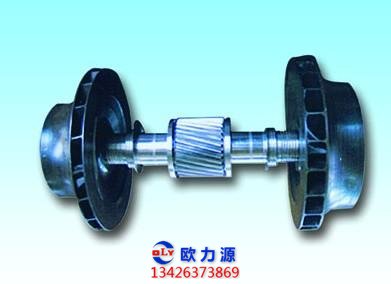

空压机转子

所谓进口节流就是把调节阀门装在压缩机前的进气管上,改变阀门开度,即可改变压缩机的性能曲线,达到调节的目的。

先来分析一下进口节流对压缩机性能的影响。

曲线I 为调节阀门全开时的性能曲线,这时p,=p.(p。阀门前的固定压力)。

调节时关小阀门,即经过节流,p,< p.,在固定的阀门开度下,p,的大小随流量的大小而变 化。流量愈大,阀门的压力损失也愈大,力就愈低,力的降低量基本上与流量的平方成正比。

在某阀门开度下p与流量的关系曲线,若 压缩机转速不变,压缩机进口压力下降则出口压力也下降。

于是进口节流后压缩机的性能曲线从I 移到I的位置,当控温阀阀门关得更小,则p更下降,这时力与流 量的关系为曲线IV,压缩机性能曲线就移到V位置了。

由此可见,改变进气节流阀的大小,可以相应地改变压缩机性能曲线的位置, 进口节流调节正是利用这一点进行调节的。

如果压缩机出口和压力容器相连接,容器的压力为力,设计工况下阀门全开 时的性能曲线为I,工作点为M,流量为Qu。

如果容器的压力p,不变,但要求流量或小到QM,这时可关小进口节流阀,使压缩机的性能曲线从I移到I的位置,这时工作点为M,而流量则为QM,压力p,仍保持不变。

如果容器的压力p,改变为p',而要求流量不变,也可调节进口节流阀的 开度,将压缩机的工作点M移到点M"。
