压缩机采用可转动的扩压器叶片及匀速流动

2017-12-07 tag标签:叶片(3)扩压器(1)

英格索兰空压机进口节流调节与出口节流调节相比,其经济性较好。

因为当出口节流和进口节流同样把流量调节到所需值时,由于进口节流后压缩机的进口压力较低,其密度较小,在同样的流量下,进口节流的进气容积流量要大些。

根据压缩机的性能曲线,可以知道Q大,则压力比就小,消耗功也就小,所以进口节流要比出口节流的经济性好。

另外进口节流后的喘振流量也向小流量方向移动,因此采用进口节流后的压缩机有可能在更小的流量下工作。

这种调节方法,虽较出口节流调节有较好的经济性,但采用进口节流阀,仍 然带来一定的节流损失。

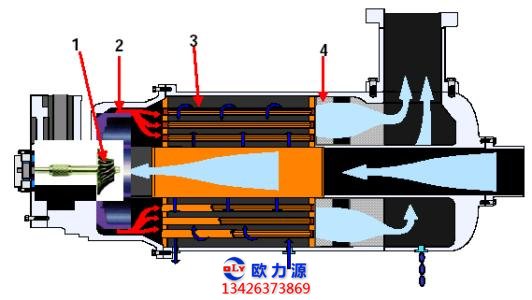

英格索兰空压机扩音器

此外节流时,要注意使阀门后的气流保持均匀的流动, 以兔影响到后面压缩机的工作而降低效率。

叶片扩压器与无叶扩压器相比,其性能曲线形状较陡、稳定工作区较窄,这 是因为叶片扩压器的进口冲角对流动的影响很大,当冲角大到一定值时,压缩机就产生喘振。

在叶片扩压器组成的级中,喘振一般是由于叶片扩压器的冲角过大造成的。

当叶片扩压器进口叶片几何角改变时,压缩机级的性能曲线也就左右移动。

为改变扩压器叶片角度时的级性能曲线。从调节结果来看,不同角度对压缩机的能量头 只能使性能曲线平移,故很少并无多大影响,用来作为单独的调节方法使用,一般都配合其 他的调节措施联合应用。

由于这种调节方法能改变扩压器叶片角度使性能曲线左右平移,在调节喘振流量和喘振 时的级性能曲线点这一特殊应用上能发挥很大作用,所以用于扩大压缩机的稳定工作区,这是防止进入嘴振线的行之有效的办法。

扩压器叶片的转动,可以采用传动机构来达到,且可使压缩机在运行中随时进行调节,若各级都需用它来调节则显得比较复杂了。
