空压机的润滑设备的种类及各自的作用

2017-12-12 tag标签:润滑(8)

1.油冷却器

空压机曲轴箱或机壳内的油温,如上述要限制在70公或80公之内,为此,功率较大的空压机。

常常需要对润滑脂进行强制冷却,如8AS12.5 型开启式空压机,其曲轴箱 的油池内设置有水冷式冷却盘管,即润滑油冷却器,它通常装于机体侧盖上。

对于低温用全封闭式空压机(功率大于400W),其润滑油的热负荷也较大,为防止过热,, 可采用将从冷凝器来的制冷剂,引人润滑油冷却器中对润滑袖进行冷却。

2.油过滤器

润滑油过滤器的作用是滤去润滑油里的杂质,如金属磨屑、型砂,润滑油分解时的氧化物及结焦等,使润滑油保持清洁,保护输油管路畅通以及保护摩擦表面不致擦伤、拉毛,减轻磨损,延长润滑油的使用期限。

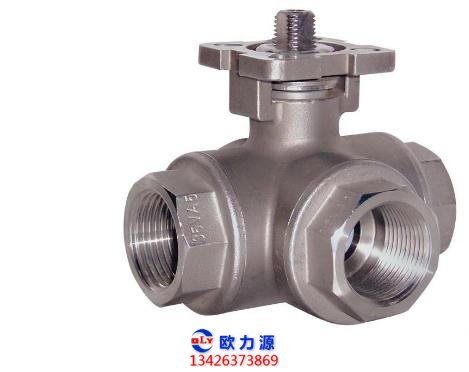

油三通阀

制冷空压机中的润滑油过滤器分粗滤器和细滤器两种,其型式分别为网式和片式。

网式过滤器,多用薄金属板或金属丝网卷成衬胆,外绕一层或几层 细金属丝网制成,它装在曲轴箱中,并没入油内。

油泵吸入的油首先经过它过滤。网式过滤器的效果取决于金属丝网的细密程度,网眼越细,过滤效果越好,但油通过时的阻力也越大,并且越容易被污物阻塞,所以过滤器应有足够大的过滤表面。

中小型制冷空压机通常采用50~80目的过滤网。有些空压机的网式过滤器内还装 有环状或棒状磁铁,用以吸附细小金属屑。

片式过滤器,由主片、中间片和刮片等组成,主片和中间片交替叠合,形成0.05~0.1mm的间隙,润滑油从外部经缝隙进入中空部位,从上部流出,送至各需要部位。

当使用一段时间后,积存在过滤器缝隙外的杂质会变多,这样就阻碍了润滑油的流动,这时,可以转动转轴,使主片和中间片旋转,刮片(用方柱固定不动)将缝隙里的杂质刮除。

3.油三通阀

油三通阀是为润滑油的注人和排放操作而设置的,它安装在油泵下方的曲轴箱端面上,位于工作油面以下。

油三通阀的转盘上标有运转、加油、放油三个工作位置,按需要将手柄转到指定位置即可进行相应的操作。

4.油泵

润滑油泵的作用是将润滑油提高到-定的压力,并将其输送到所需要的部位(如运动摩擦表面及能量调节机构等)。

目前,制冷空压机润滑系统采用的油泵主要有外啮合齿轮油泵、月牙形内齿轮油泵及转子式内啮合齿轮油泵三种。

油泵一般安装在曲轴的自由端,由曲轴通过连接块带动油泵的主动齿轮旋转。
