空压机油泵的类型及其工作原理

2017-12-29 tag标签:原理(26)油泵(1)

1.外啮合齿轮油泵

外啮合齿轮油泵的工作原理,是它利用齿轮的啮合运动,使吸油腔2和排油腔5发生容积扩大和缩小的变化来实现吸油和排油。

吸入的油充满在齿间封闭空间中,随着齿轮的转动,被从吸油腔送到 排油腔并排出,最后残存于啮合齿间所形成的封闭空间中的润滑油,则通过侧盖端面上的卸压槽4泄向排油腔,从而避免了强烈的挤压。

这种泵工作可靠,使用寿命长,又由于齿数多,具有油压波动小的优点。

但是,它若反转,其输送的润滑油也要反向流动,因此,如不采取专门措施(如加装相位控制装置等),这种油泵就不适用于使用三相电的封闭式空压机

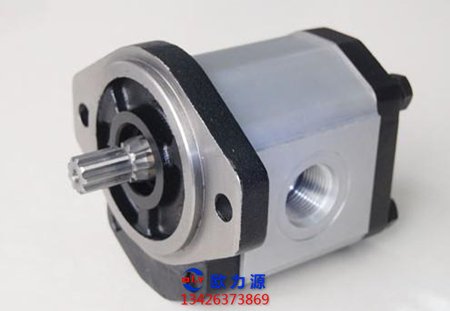

齿轮油泵

2.月牙形内齿轮油泵

简称月牙泵,这种油泵的特点是无论正转或是反转都能按原定的供油方向供油。

它外侧为一主动内齿轮,内部有一被动外齿轮,其间有一月牙体,将吸油腔和排油腔隔开,其供油方式与外啮合齿轮油泵类似,只是输油腔是由月牙体内侧与外齿轮齿间凹谷形成的。

在驱动轴反向运转时,油泵中的月牙体可以和外齿轮一起绕转轴中心作180°的转动,这样就可以保证油泵的输油方向依然不变。

这种油泵用于不易判别转向的封闭式空压机中,但其加工精度要求高。

3.转子式内啮合齿轮油泵

简称转子泵,它主要由内转子(主动转子)、外转子(被动转子)、換向圆环及泵体等组成。

内转子是具有四个齿的外齿轮,外转子是具有五个齿的内齿轮,换向圆环上加工有偏心孔,外转子安置其中,换向圆环偏心孔的轴线与外转子的轴线重合。

而换向圆环的外圆柱面轴线则与内转子的旋转中心重合,内外转子保持一定的偏心距。当曲轴驱动内转子旋转时,外转子也随之旋转。

内、外转子的齿形设计成使其转到任何位置内齿和外齿都能对应啮合,形成几个时而变大,时而变小的贮油空间,以完成油泵的吸油和排油作用。

这种油泵吸油和排油是通过开在泵体内腔端面上的吸、排油槽来实现的。

与月牙形泵一样,转子泵无论正转反转,均能使油泵按不变的输油方向供油。

当反转时,外转子与换向圆环自动绕内转子旋转轴线转动180°,外转子的回转轴线移向内 转子回转轴线的另一侧,由定位销定位。

转子泵结构简单、紧凑,其内、外转子可采用粉末冶金成型,加工容易,材料省,精度高、寿命长,价格便宜,目前制冷空压机中广泛使用转子系。
