立式壳管式冷凝器

2017-12-13 tag标签:立式(2)壳管式(3)冷凝器(4)

空气压缩机的热交换设备的作用是实现两种(或两种以上)温度不同的流体间相互传热。

冷凝器与蒸发器是制冷系统中的主要热交换设备,用于制冷剂与热源间的换热,同样也用于不同工况下制冷剂、载冷剂间的换热。

因此,它是制冷系统中的主要热力设备,与其他制冷设备一起构成了完整的制冷系统。

介绍制冷系统中常用热交换设备的作用、工作原理、结构特点和适用范围;同时也较详细地介绍热交换设备的传热机理和影响因素。

冷凝器的作用是将压缩机排出的高压过热制冷剂燕气冷却成高温高压的制冷剂液体。根据冷却介质和冷却方式的不同,冷凝器可分为三类:水冷式冷凝器、空冷式冷凝器、蒸发式冷凝器。

用水作为冷却介质的冷凝器称为水冷式冷凝器。常用的水冷式冷凝器有壳管式和套管式两种。

立式壳管式冷凝器多用于大中型氨制冷系统中,它垂直安放在室外混凝土水池上。

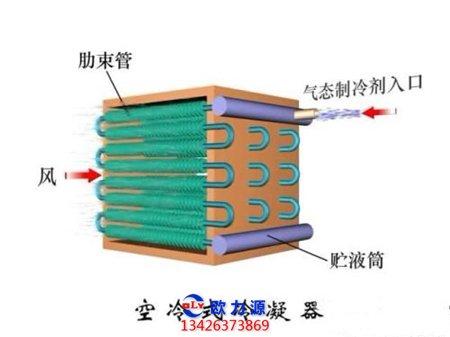

空冷式冷凝器

从压缩机排出的高温高压氨气从壳体上部进人,在竖直管外冷凝成液体,冷凝后的氨液从下部流入贮液器内。

在冷凝器的上部设有配水箱,冷却水从分水器流入管中,并沿管子内壁流下集中于水池内,水他中的水可以经处理排放,也可经水泵送人冷却塔,冷却后循环使用。

这种冷凝器的传热管一般采用438mm*3mm或$51的无缝钢管,高度约为4~5m,每根钢管的管mm X3.5mm口上装有一只带斜槽的分水器。

它的作用是使冷却水呈膜状流动,即冷却水经分水器斜槽沿钢管内壁形成薄膜水层作螺旋状向下流动,从而延长冷却水流的路程和时间,同时空气在管子中心向上流动,从而增强热量交换,既提高冷却能力,又节约用水。

另外,若冷凝器内混有不凝性气体,需经放空气管 (混合气体管)通往空气分离器放出;冷凝器内积聚的润滑油需经放油管通往集油器放出,或随制冷剂液体一起进入贮液器。

筒体上的平衡管与贮液器上的平衡管相通,以保持两个密闭容器间的压力均衡,做到顺 畅供液。安全管、压力表管分别与安全阀和压力表连接,是压力容器安全操作所必备的。

立式冷凝器的优点是:C 可以露天安装,节省厂房面积;冷却水所需压头低,水泵耗能少;3 传热管是直管,清洗水垢比较方便,可用水质较差的冷却水。

它的主要缺点是由于冷却水温升小(一般为2-4℃),因而冷却水的循环量大。
