拆卸集成电路块的方法六则

2017-12-14 tag标签:电路块(1)

在集成空压机电路检修时,经常需要从印制电路板上拆卸集成电路,由于集成电路引脚多又密集,拆卸起来很困难,有时还会损坏集成电路及印制板。

但只要心细,以科学的、实事求是的精神去做,认真对待,一定会取得成功的经验。

1.吸锡器吸锡拆卸法

使用吸锡器拆卸集成块(习惯简称,以下同),这是一种常用的专业方法,使用工具为普通吸、焊两用的电烙铁。

拆卸集成块时只要将加热后的两用烙铁头放在要拆卸的集成块引脚上,待焊点锡熔化后被吸入吸锡器内,全部引脚上的焊锡吸完后集成块即可拿掉。

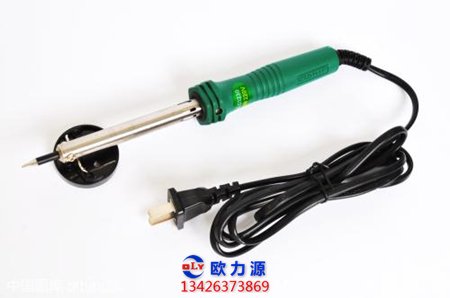

电烙铁

2.内热式解焊器拆卸法

使用时,首先挤压橡皮球,将焊料收集筒上的吸焊头置于解焊点上,待焊料 熔化后,放松橡皮球,焊料被吸人收集筒内。

然后将电烙铁离开解焊点,再挤压橡皮球,收集筒内的焊料从吸锡头喷出。

3.医用空芯针头拆卸法

自找医用8~12号空芯针头几个(利于方便使用),使用时针头的内径正好能套住集成块引脚为宜。拆卸时用烙铁将引脚焊锡熔化,及时用针头套住引脚。

然后拿开烙铁并旋转针头,等焊锡凝固后拔出针头,这 样,该引脚就和印制板完全分开。所有引脚都如上述方法做一遍后,集成块就可 轻易被拿掉。

4.多股铜线吸锡拆卸法

取一段新塑料软线,用钳子拉去塑料外皮。将 裸露的多股铜丝截成70~100mm 或更长一些的线段备用,并将每段头尾稍稍拧 几转,以使其不会松散。

揿压裸线以能成股均匀地平摊在被压面为好,将裸线段 用酒精松香溶液均匀地浸透晒干。

线上的松香不要过多,以免污染印制板。拆卸 集成块时,将上述处理过的裸线压在集成块焊脚上,并压上电烙铁(一般以 45~75W 为宜)。

此时,焊脚处焊锡迅速熔化,并被裸线吸附。然后缓缓拉动裸 线,使裸线上未受锡部分行经焊脚烙铁间。

由于毛细现象作用,焊脚上熔锡被吸 收殆尽,焊脚即与印制板分离。待所有焊脚吸焊工作完成后,集成块即可与印制板分离。

5.电烙铁毛刷配合拆卸法

该方法简单易行,只要有一把电烙铁和一把小毛刷即可。拆卸集成块时先把电烙铁加热,待达到熔锡温度,将引脚上的焊锡熔化后,趁热用毛刷扫掉熔化的焊锡(用硬鬃刷为宜。

如果一次刷不干净可加热再刷,直至把焊锡清除掉),这样就可使集成块的引脚与印制板分离。

该方法可分脚进行,也可分列进行。最后用尖镊子或小字螺丝刀撬下集成块。

6.增加焊锡熔化拆卸法

该方法是一种省事的方法,只要给待拆卸的集成 块引脚上再增加一些焊锡,使每列引脚的焊点连起来,这样以利于传热,便于拆卸。

拆卸时用电烙铁每加热一列引脚就用尖镊子或小“一”字螺丝刀撬一撬。给 两列引脚轮换加热,直到拆下为止。一般情况下,每列引脚加热两次即可拆下。
