压缩机机械密封的结构与工作原理

2017-12-29 tag标签:原理(26)机械密封(2)

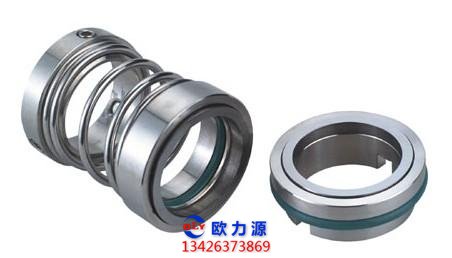

机械密封又名端面密封。通常由静环1、动环2、加荷装置(包括推环 3、弹簧4、弹簧座5、固定螺钉6、传动销7)、辅助密封圈(动环密封圈8和静环密封圈9 ) 等元件组成。

防转销10固定在压盏11上,用以防止静环转动。

从结构来看,机械密封主要是将容易泄漏的轴向内密封改变为难以泄漏的端面密封。 它一般有四个泄漏通道,因而有相应的密封面:

a.径向动密封面A,由动环和静环之间的两个相互紧压的接触面组成。

端面间具有一层极薄的液体压力膜,起平衡压力、润滑端面和堵塞径向泄漏通道的作用,从而达到密封的目的。

b.静环与压盖之间密封面B,通常采用各种形状的辅助密封阅来防止流体从静环与压盖的 间陈漏出。它属于静密封。

c.动环与轴或轴套之间的密封面C,通常密封面没有相对运动,是相对静止的密封,只在 按触面磨损时,允许其作补偿磨损的轴向位移。

d.压盖上垫片的密封面D,也是静密封。

机械密封的工作原理及材料

D处的静密封一般很少发生问题; 而A处密封面常由于摩擦和磨损,或碎断、裂纹等密封 失效;B、C处的泄漏,也应予注意。

机械械密封平衡式一密封流体作用在密封端而上的压力部分卸荷或全部卸荷。

非平衡式一一密封流体作用在密封端面上的压力不卸荷非平衡式适用于低压条件的机械密封。

平衡式适用于中、高压条件的机械密封;按外簧是否置于密封流体之内,分为弹簧内置式和弹簧外置式机械密封弹簧内置式的密封端面受力状态好,泄漏量小,冷却与润滑油。

所以,除了带腐蚀性的介质外,应尽可能采用内置式结构。

按补偿机构中弹簧的个数,分为单弹簧式和多弹簧式的机械密封:

e.单弹簧式一一在补偿机构中只有一个弹簧。它用于负荷较轻、轴径较小的场合。

多弹簧式一一在补偿机构中有多个弹簧。用于较大轴径。密封端面上弹资力分布较均匀, 但弹簧丝径小,腐蚀对弹赞力影响较大。

按补偿机构是否随轴旋转,分为旋转式和静止式机械密封;

股的机械密封常采用旋转式,因为补偿机构及轴的结构简单,径向尺寸较小。但在高速 条件下,补偿环及其它转动零件产生的离心力大,动平衡要求高,采用静止式较为合适。

f.按密封腔不同温度范围的适用性,分为商温、中温、普温和低温机械密封。

高温机械密封一一密封腔温度高于150℃。

中温机械密封-一一密封腔温度为80~150℃。

普温机械密封一一密封腔温度为一20~80℃。

低温机械密封一一密封腔温度低于-20℃。

g.按密封压力不同适用程度,分为超高压、高压、中压、低压和真空机械密封。

超高压机械密封一密封腔压力大于15MPa。

高压机械密封一密封腔压力为3~15MfPa。

中压机械密封一一密封腔压力为1~3MPa。

低压机械密封一密封腔压力为常压~1MPa。

真空机械密封一一密封腔压力为负压。

h.按适用密封端面线速度的不同程度,分为超高速、高速和一般速度机械密封。

超高速机械密封一密封端面平均线速度大于100m/s。

高速机械密封一一密封端面平均线速度为25~100m/s。

一般机械密封一一密封端面平均线速度小F25m/s。
