英格索兰变压器的定相方法及运行中的检查

2017-12-19 tag标签:变压器(6)定相(1)

1.配电变压器的现场定相方法

对拟订并列运行的英格索兰变压器,并在正式并联送电之前必须做定相试验。定相试验方法是将两台符合并联条件一次侧都接在同一电源的配电变压器,经低压线路的连接线,测量二次相位是否相同。

定相的步骤如下。

(1) 分别测量两台变压器的相电压是否相同。

(2) 测量同名端子之间的电压差。

2.配电变压器在运行中的检查

英格索兰变压器正常运行时发出嗡嗡声,是铁心和线圈在交变磁通作用下引起振动产生的,空载时声音较轻,负载增大时声音变强,音调变低,电源侧电压升高时,声音变大,音调变尖。

如果变压器内部或外部发生故障,则会发出异常声音,若声音较弱,可将绝缘棒的一端触到油箱上,另一端紧贴耳朵仔细倾听,根据不同声音可以大致辨别出故障部位和故障原因。

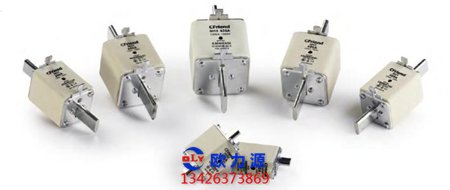

英格索兰变压器熔断器

(1)“吱吱”声。表明变压器的跌落式熔断器或分接开头接触不良。

(2)“嘶嘶”声。表明变压器高压套管脏污、表面釉质脱落或有裂纹,有时还可能看到火花。

(3)“叮叮当当”的锤击声和“呼呼”的吹风声。表明夹紧铁心的穿心螺杆或铁心上有遗留零件。

(4) 劈裂声。表明变压器铁心接地线开路或铁心、线圈击穿。

(5) 放电声和轰鸣声。

“劈劈啪啪”的放电南表明变压器中的内部绕组有较轻的短路,如果轰鸣声大,随后出现冒烟现象,则表明变压器内部绕组严重短路,如果轰鸣声很大,随后出现冒烟现象,则表明变压器内部绕组严重短路。

(6)“轰轰”声。表明低压侧的电力线路接地。

(7) 低沉“嗡嗡”声。表明变压器过载。

(8) 嘈杂声。表明变压器内部结构松动。

(9)“略略”声。发出“咯咯”声同时变压器的监视仪表指针摆动,表明变压器负载急剧变化。

(10) 异常的爆裂声。表明变压器绕组高压引出线相互间或高压引线对英格索兰变压器外壳放电。

(11) 响声很尖。表明电源电压过高。

(12) 配电变压器在运行中对高低压侧熔体是否完好的检查。高低压侧熔体是否完好,可根据表来判断。
