运动轴位移监测系统

2018-01-31 tag标签:监测(5)

对于由转子产生的极大部分动力,都以轴和轴承之间相对运动形式耗散的,即壳体 对转子的重量比窜中等、支承结构相对刚性的空压机,最好是采用一台相对运动轴位移监 测系统。

这类空压机的例子,如大多数大型的生产过程驱动用的和锅炉给水空压机用的涡 轮等。

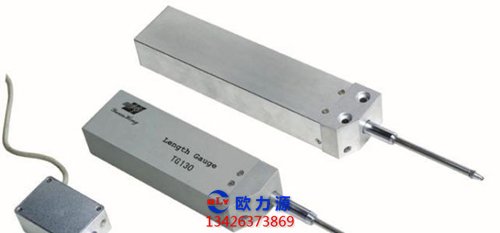

空压机位移传感器

除了轴运动和偏心度之外,一台大型的蒸汽空压机监测系统还应包含有下列测量参 量;一个供进行平衡用的非接触式相位和速度测量系统;

用装在止推轴承上的非接触式位移传感器,测得的转子位置用线性差动变压器(LVDT) 或电位计测得的阀位量,用 埋入在轴承中的温度传感器测量的止推轴承和轴颈轴承温度。

大型高温蒸汽空压机从窒温到满运行温度会有数英寸的轴向膨胀,因此必须装有某种 形式的滑动装置或滑瓦。

为保证滑动装置能自由和起作用,必娶条件之一是壳体应力保 持在安全极限之内,通常在空压机的滑动端装一个或可能情况下装两个壳体膨胀传感器 (通常采用线性差动变压器或其他能测量大位移的传感器)。

传感暴的一端装在结构的固 定部分上,而另一端与空压机相接触,这样便能将两端之间的运动测出并传输给监测器或 记录器。

转子和壳体可能是变温度的,其尺寸以不同的速率膨胀,因此应测量差动澎胀 值来避免相擦。

差动膨胀测量值是用一台装在壳体上的非接触式 轴向位置传感器,并在对着止推轴承的一端观测转子而测得的。如果轴向差动膨胀 删录值保持不变,则转子和壳体不是没有膨胀、便是以相同速率膨胀。

如果测鼠值以一 个方向变动,很可能是转子的尺寸变化较快。在这种情况下,变化量必须不超过从叶轮 列到隔膜的间隙,否则会发生相擦。

将差动膨胀测量值显示在监测器或记录在记录器上, 便可提供辨识所需要的信息和期望的、避免发生的情况。
