空压机主轴承边压及盖瓦的安装

2017-11-28 tag标签:轴承(9)盖瓦(1)

用手板动电动机1一2转后,拆去轴承盖,取出边瓦及盖瓦, 看看边瓦的接触印迹,用刮刀刮去其不平处。

然后再重复上述操作,道到边瓦上接触印迹分布 较均匀才算完成。

边瓦的研刮质量要求不像底瓦那样严格。边瓦研好后使 要进行轴承间隙的调正,轴承间隙的大小是根据轴颈直径大小而变化的。

轴承间隙有顶间隙及测面间隙两种,一般侧面 间隙是顶间隙的一半。轴承间隙的大小可按下列几种经验公式计算:

因而英格索兰空压机主轴承的顶间隙为0.32毫米,侧面间隙 采用0.16毫米。

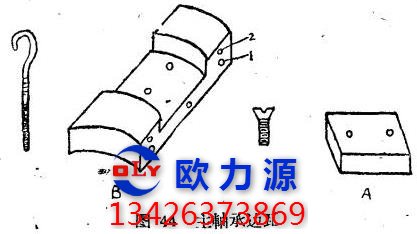

主轴承边上

间隙确定后,便要把轴承的间隙调正到这样的大小。但 调正间隙以前,必须测量轴承中现有的间隙值。

如果现有间隙数值大于计算值,用要调小一点。如果现有间隙小于计 算的间隙数值,则需调大一些。

测量顶间隙时,应用压铅丝法测量,这样可使测出的数值校为精确,而测量测面间隙时, 则直接用塞尺测量。

测量顶间隙时,将空压机轴承盖及轴瓦拆开,在轴颈上及两块边 瓦的上面分别放上三根直径为0.6-1.0毫米,长10-15毫米 的铅丝。

铅丝用凡士林粘在轴颈上。然后重新装上盖瓦及轴承盖,并均匀地拴紧轴承螺栓。

随即又将轴承盖及盖瓦拆开,拿出铅丝,用千分尺测量每根 压扁铅丝的厚度,便可计算出轴承的实际间隙。

若A实值小于0.32毫米,则可在边瓦的上面加垫片,增加 垫片的厚度,使等于0.32毫米;反之,则减少垫片,使A实 值等于0.32毫米。

侧面间隙调正到0.16毫米,根据实际测得 侧面间隙数值在边瓦内增加或诚少垫片。

轴承间隙调正好后,重新将边瓦及盖瓦擦干净,抹上机油,再把它们装好。
